| 価格 | Negotiable |
| MOQ | 1000PCS |
| 納期 | 5-7 days |
| ブランド | TIAN RUI |
| 原産地 | 中国 |
| Certification | ROHS REACH |
| 型式番号 | 2RB-8T2 |
| 包装の細部 | 1000pcs/PE袋 |
| 支払の言葉 | D/P、T/T、Paypal、ウェスタン・ユニオン |
| 供給の能力 | 1000000+pcs+month |
| Brand Name | TIAN RUI | 型式番号 | 2RB-8T2 |
| Certification | ROHS REACH | 原産地 | 中国 |
| 最低順序量 | 1000pcs | Price | Negotiable |
| 支払の言葉 | D/P、T/T、Paypal、ウェスタン・ユニオン | 供給の能力 | 1000000+pcs+month |
| 受渡し時間 | 5-7日 | 包装の細部 | 1000pcs/PE袋 |
| 製品名 | 2RB-8T2ガス放電の管 | 8/20μs衝撃電流 | 10KA |
| 電圧火花にDC | 90V-350V | サイズ | 8mmX2mm |
| 許容 | 20% | 超低いキャパシタンス | 最高3.0pF |
| 鉛のタイプ | SMD | 電極数 | 2つの電極 |
| 適用 | サージの回線保護装置 | 重量 | 0.42g |
2RB-8T2シリーズは放電の管GDTを波立たせる回線保護装置90V-350V 2ポーランド人10KA 3.0pF 8mmX2mmをガス

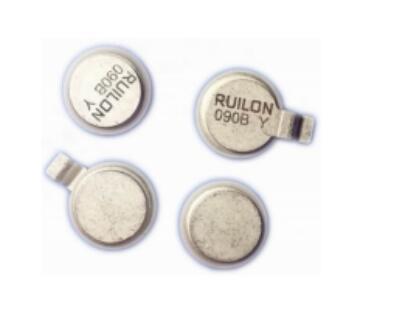

2RB-8T2シリーズ ガス放電の管GDTの記述
先導産業の技術的要求事項を使用して、私達はプロダクトの容積の条件およびスペース抑制で主に使用される極度の薄いガス放電の管を設計した。
電圧スパイクに互い違い回路道を提供するために陶磁器の管で囲まれているガス放電の管（GDT）の使用第18族元素。ニッケルのコネクターが付いている陶磁器の封筒は高い負荷を可能にし。2RB-8T2ガス放電の管（GDT）シリーズに10kA、8/20μsのサージの評価がある。このGDTシリーズは広帯域装置の塗布に完全に適する。GDTの低いオフ状態 キャパシタンスは高い帯域幅の適用と互換性があり、このキャパシタンス ローディングの価値はGDTの変更を渡る電圧変わらない。
2RB-8T2シリーズ ガス放電の管GDTの特徴
•急上昇のトランジェントへの優秀な応答
•安定した絶縁破壊電圧
•働く頻度GHzの
•8/20μs衝撃電流の機能:10KA
•非放射性
•超低いキャパシタンス（
•無鉛迎合的
•迎合的なRoHSおよび範囲

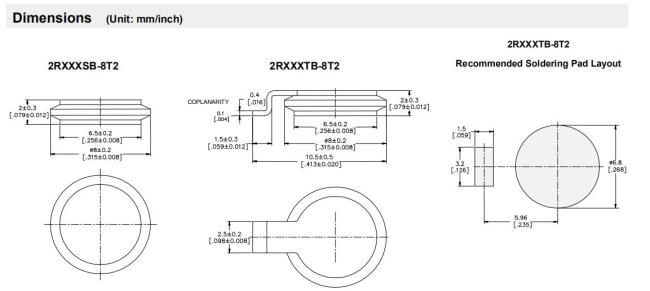

•サイズ:Ф8mm*2mm
•貯蔵および操作上の温度:-40~+90°C
2RB-8T2シリーズ ガス放電の管GDTの適用
•電気通信CPE
•通信設備
•サージの回線保護装置
•高密度PCBアセンブリ
| 部品番号 |
DC 電圧1） 2） @100V/S火花に |
電圧火花に衝動 |
絶縁抵抗 3） |
キャパシタンス@1MHz | 生命評価 | |||||||||||||||||||||||
| 衝動の放出流@8/20μS | AC放出流@50Hz 1S | 衝動の生命@10/1000μS 100A | ||||||||||||||||||||||||||
| 100V/μS | 1KV/μS | |||||||||||||||||||||||||||
| 最高 | 最高 | 分 | 最高 |
体言 ±5時 |
最高の1時間 | わずかな5時 | 分 | |||||||||||||||||||||
| V | V | V | GΩ | pF | KA | KA | 時 | |||||||||||||||||||||
| 2R090SB-8T2 | 2R090TB-8T2 | 90±20% | 500 | 600 | 1 | 3.0 | 10 | 15 | 10 | 300 | ||||||||||||||||||
| 2R150SB-8T2 | 2R150TB-8T2 | 150±20% | 500 | 600 | 1 | 3.0 | 10 | 15 | 10 | 300 | ||||||||||||||||||
| 2R230SB-8T2 | 2R230TB-8T2 | 230±20% | 600 | 700 | 1 | 3.0 | 10 | 15 | 10 | 300 | ||||||||||||||||||
| 2R250SB-8T2 | 2R250TB-8T2 | 250±20% | 600 | 700 | 1 | 3.0 | 10 | 15 | 10 | 300 | ||||||||||||||||||
| 2R300SB-8T2 | 2R300TB-8T2 | 300±20% | 750 | 850 | 1 | 3.0 | 10 | 15 | 10 | 300 | ||||||||||||||||||
| 2R350SB-8T2 | 2R350TB-8T2 | 350±20% | 800 | 900 | 1 | 3.0 | 10 | 15 | 10 | 300 | ||||||||||||||||||
| 10mAの白熱電圧........................................................................~60V | ||||||||||||||||||||||||||||
| 1A ~10Vのアーク電圧 | ||||||||||||||||||||||||||||
| 光りなさい転移の弧光を発するために流れ...................................................~1A | ||||||||||||||||||||||||||||
| 重量~0.42g | ||||||||||||||||||||||||||||
| 操作および保管温度...........................................-40~+90°C | ||||||||||||||||||||||||||||
| 気候上の部門（IEC 60068-1） 40/90/21 | ||||||||||||||||||||||||||||
|
印が付いている、レーザーの印............................................................. xxx -わずかな電圧 B -生産の年わずかな衝動の放出流X |
||||||||||||||||||||||||||||
| 表面処理の無光沢錫はめっきした | ||||||||||||||||||||||||||||
|
1)
配達AQL
0.65レベルII、DIN
ISO
2859 2) イオン化されたモード 3) 絶縁抵抗の測定の電圧: DC 50Vの90V~150V DC 100Vで他 ITU-T Recに従う言葉。K.12、IEC 61643-311、GB/T 9043。 |
||||||||||||||||||||||||||||

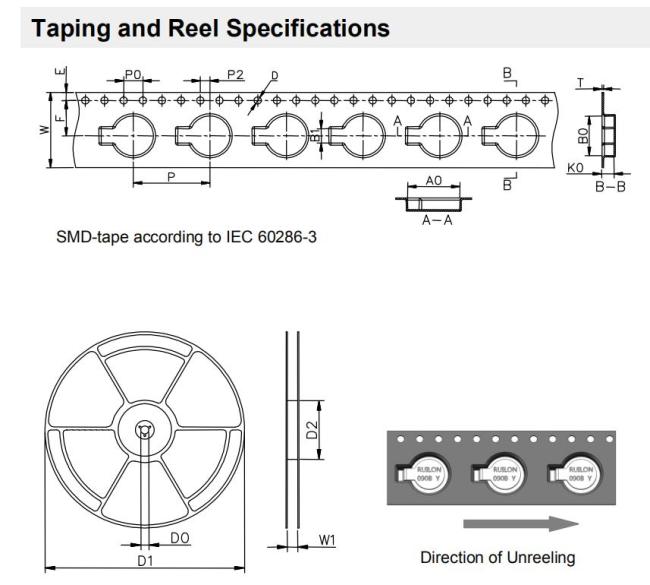

収録および巻き枠の指定
| 記号 | ミリメートル | インチ | |||||||||||||||
| W | 16±0.3 | 0.630±0.012 | |||||||||||||||
| A0 | 10.9±0.1 | 0.429±0.004 | |||||||||||||||
| B0 | 8.4±0.1 | 0.331±0.004 | |||||||||||||||
| B1 | 3.0±0.1 | 0.118±0.004 | |||||||||||||||
| K0 | 2.5±0.1 | 0.098±0.004 | |||||||||||||||
| P | 16±0.1 | 0.630±0.004 | |||||||||||||||
| F | 7.5±0.1 | 0.295±0.004 | |||||||||||||||
| E | 1.75±0.1 | 0.069±0.004 | |||||||||||||||
| D | 1.5+0.1/-0.0 | 0.059+0.004/-0.0 | |||||||||||||||
| P0 | 4±0.1 | 0.157±0.004 | |||||||||||||||
| P2 | 2±0.1 | 0.079±0.004 | |||||||||||||||
| T | 0.3±0.05 | 0.012±0.002 | |||||||||||||||
| D0 | 13.3±0.15 | 0.524±0.006 | |||||||||||||||
| D1 | 330±2 『 | 12.992±0.079 | |||||||||||||||
| D2 | 100+1/-2 | 3.937+0.039/-0.079 | |||||||||||||||
| W1 | 16.5±0.4 | 0.65±0.016 | |||||||||||||||

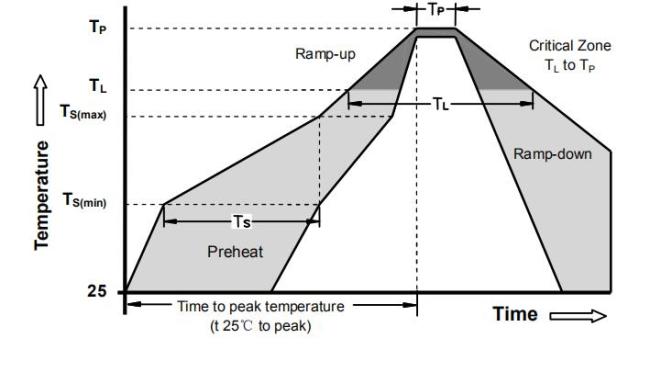

| 退潮の状態 | Pb -自由なアセンブリ | ||||||||||||||||||||
| 前に熱 | -温度分（TS （分）） | 150°C | |||||||||||||||||||
| -最高温度（（最高） TS） | 200°C | ||||||||||||||||||||
| - 時間（最高への分） （TS） | 60 -180秒 | ||||||||||||||||||||
| 最高になるべき平均傾斜路率（液体臨時雇用者TL） | 最高3°C/second | ||||||||||||||||||||
| TL -傾斜路率へのTS （最高） | 最高5°C/second | ||||||||||||||||||||
| 退潮 | - 温度（TL） （液体） | 217°C | |||||||||||||||||||
| - 時間（最高への分） （TS） | 60 -150秒 | ||||||||||||||||||||
| ピーク温度（TP） | 260 +0/-5°C | ||||||||||||||||||||
| 実際のピーク温度（TP）の5°C内の時間 | 10 - 30秒 | ||||||||||||||||||||
| 傾斜路率 | 最高6°C/second | ||||||||||||||||||||
| 時間25°C最高にする温度（TP）を | 8分最高 | ||||||||||||||||||||
| 超過してはいけない | 260°C | ||||||||||||||||||||
