光ファイバーバイパススイッチ
AC/DC
双電源入力
D2*2B
LC
SM/MM
AC/DC
双電源入力付きの光ファイバーバイパススイッチは,低損失,高い安定性,ミッション・クリティカルファイバーネットワークの卓越した信頼性を持つ信頼性の高い光路保護を提供します.
製品紹介
-
低挿入損失,高い安定性,優れた信頼性
-
複雑な試験システム要件のための可変光学スイッチモジュール
-
製品テストの効率性とシステムの稼働時間を向上させる
-
光通信システムの監視と保護のためのコアコンポーネント
-
高密度の光通信システムと互換性がある
テクニカル仕様
|
パラメータ
|
仕様
|
|
製品名
|
D2*2B
バイパススイッチ
|
|
パワーインターフェース
|
標準的な産業用ターミナルブロック
|
|
極性保護
|
サポート
|
|
光ファイバーインターフェース
|
LC/SC
|
|
波長範囲
|
850±40/1300±40nm;
1260~1650nm
|
|
試験波長
|
850/1300nm;
1310/1550nm
|
|
損失を挿入する
|
タイプ:0.6
dB
最大:1.0
dB
タイプ:0.6
dB
最大:1.0
dB
|
|
返済損失
|
MM≥30
dB
SM≥50
dB
|
|
チャネルクロスストック
|
MM≥35
dB
SM≥55
dB
|
|
偏振損失
|
≤0.05
dB
|
|
波長損失
|
≤0.05
dB
|
|
温度減少
|
≤0.05
dB
|
|
繰り返し可能性
|
≤0.05
dB
|
|
奉仕
生活
|
≥100000サイクルの数
|
|
切り替える時間
|
≤10
ms
|
|
トランスミッション光電源
|
≤500
mW
|
|
動作温度
|
-20°Cから70°C
(-4°Fから158°F)
|
|
貯蔵温度
|
-40°Cから85°C
(-40°Fから185°F)
|
光ファイバーバイパス接続図
応用シナリオ
主要用途
-
メトロポリタンエリアネットワーク
(MAN):設備の停電や保守中に,連結を継続する.
-
オプティカル通信システムの監視:監視・保護システムにおけるファイバー経路のリアルタイム保護とリルーティングを可能にします
-
研究室の研究開発と試験プラットフォーム:自動化テストと高効率テスト環境のための動的光路切換をサポート
-
アド・ドロップ・マルチプレックス&ダイナミック・オプティカル・コンフィギュレーション物理的な再配線なしで光路の頻繁な変更を必要とするシステムに最適
-
高密度繊維系:電気通信,データセンター,電力,および厳格な稼働時間要求のある産業ネットワークに適しています

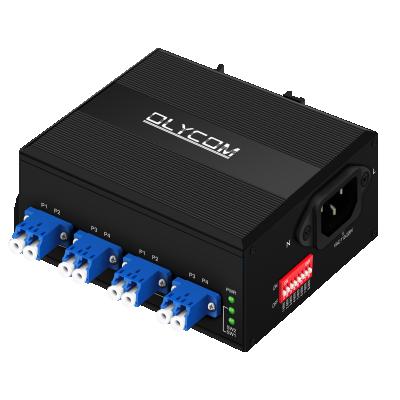

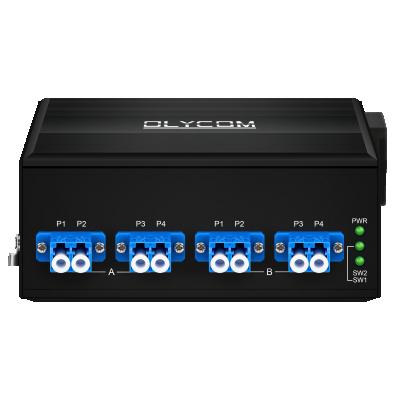

製品画像
よく
聞かれる
質問
Q:
このバイパスファイバースイッチの機能は?
A:
この製品は,ファイバー経路を保護します.
保護されたファイバースイッチが電力を失えば,光学経路は自動的に失敗したスイッチを回避し,次のファイバースイッチに直接接続します.個々のスイッチが切断されたときにネットワークの連続性を確保する.
Q:電源も含まれますか?
A:
配電器は含まれていません.別途購入する必要があります.入力電圧範囲は12V-52VDCです.
Q:
この装置はどの温度帯に対応できますか?
A:
動作温度範囲は-20°Cから70°C
(-4°Fから158°F)
です.
Q:
小さな音響レールが付いていますか?
A:
スイッチは35mmのDINレールを搭載していますが,DINレール自体は含まれていません.
Q:
管理された製品ですか?
A:
いいえ,これは自動光路保護のために設計された管理されていない製品です.
パッケージの内容
-
1x
バイパス
メカニカル
オプティカル
スイッチ
-
1x
ユーザーマニュアル
-
切断可能なターミナルブロック
