| 価格 | USD28000-USD30000 |
| MOQ | 1 |
| 納期 | 30 working days |
| ブランド | Xingweihan |
| 産地 | 中国 |
| Certification | CE, RoHS, ISO |
| モデル番号 | FN-80-H、FN-100-H、FN-160-H、FN-100-E、FN-160-E |
| 梱包詳細 | 木箱 |
| 支払条件 | L/C,D/A,D/P,T/T,ウェスタン・ユニオン,マネー・グラム |
| 供給能力 | 50セット/月 |
| Brand Name | Xingweihan | モデル番号 | FN-80-H、FN-100-H、FN-160-H、FN-100-E、FN-160-E |
| Certification | CE, RoHS, ISO | 産地 | 中国 |
| 最小注文数量 | 1 | Price | USD28000-USD30000 |
| 支払条件 | L/C,D/A,D/P,T/T,ウェスタン・ユニオン,マネー・グラム | 供給能力 | 50セット/月 |
| 配達時間 | 30 営業日 | 梱包詳細 | 木箱 |
| 製品名 | ローリング抵抗溶接機ピストンボアシーム溶接機（ショック用） | 応用 | 空気圧シーム溶接機 |
| 関数 | 自動溶接 | マシンタイプ | 縫い接し機械 |
| キーワード | 自動溶接機械 | 溶接材料 | 炭素鋼 |
| 特徴 | 半自動サイドシーム溶接 | 保証 | 12か月の保証 |
| 保証サービスの後 | ビデオ技術サポート、オンラインサポート、スペアパーツ | 提供されるアフターセールスサービス | 無料のスペアパーツ、フィールドインストール、試運転、トレーニング |
ショックアブソーバー用水平ローリング抵抗溶接機ピストンボアシーム溶接機
製品紹介:
水平自動シーム溶接機は、主にホストフレーム、空気圧伝達機構、ヒューマンコンピュータインタラクションインターフェース、銀タイル導電部品、移植機構、差動伝達機構、二次回路、溶接トランス、溶接コントローラー、水およびガス回路システムなどのコンポーネントで構成されています。ショックアブソーバー、ショックアブソーバー、ピストンシリンダーの溶接用に特別に設計されており、さまざまな仕様のワークピースに適しており、高いコストパフォーマンスを発揮します。自動供給と溶接により、生産効率を向上させます。
特徴:
技術パラメータ:
|
モデル 項目 |
単位
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
定格電力 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
電圧入力 |
V
|
380
|
380
|
380
|
380 |
380
|
|
周波数 |
Hz
|
50
|
50
|
50
|
50
|
50
|
|
最大短絡電流 |
KA
|
26
|
30
|
40
|
30
|
40
|
|
作動ストローク |
mm |
100 |
100
|
100 |
100 |
100
|
|
溶接効率 |
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
最大力 |
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
最大溶接能力 |
mm
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
モーター出力 |
W
|
550
|
750
|
750
|
750
|
400
|
|
冷却消費量 |
L/min
|
8
|
8
|
10
|
8
|
10
|
|
重量
|
Kg
|
380
|
510
|
630
|
530
|
700
|

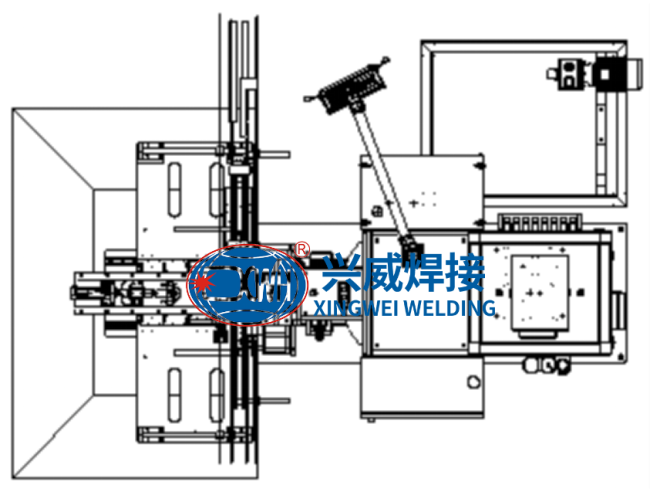

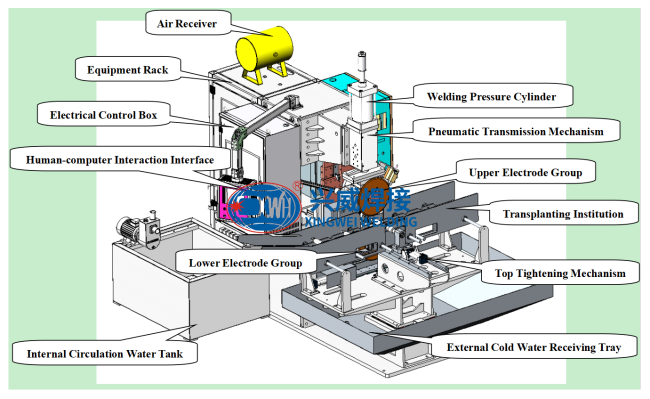

一般的な構造:
詳細画像:

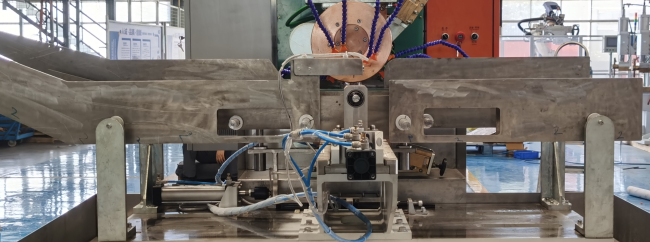

カスタマイズされた治具と可動コンポーネント: サイクリック移植機構を採用することで、全自動溶接を実現し、溶接効率を向上させることができます。この装置は高い互換性を持ち、さまざまな直径と長さのワークピースを溶接できます。

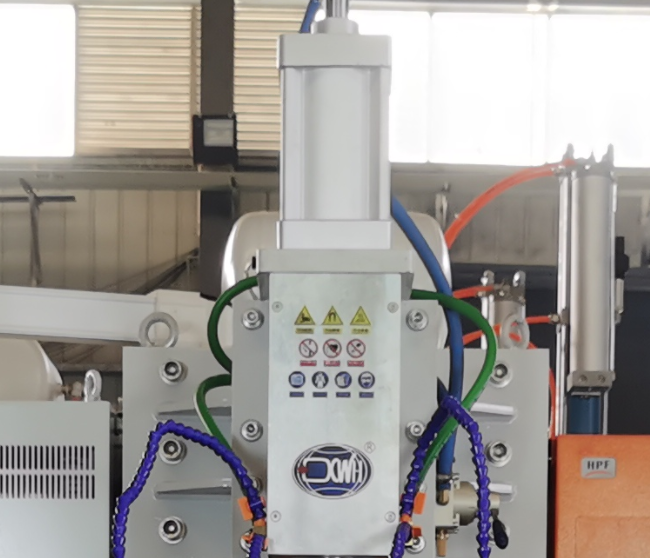

シリンダー: この溶接機は、特殊な低摩擦シールを備えた軽量アルミニウムシリンダーを使用しています。タフな設計で、長持ちし、超高速で移動します。迅速でスムーズな溶接に最適です。
ガス貯蔵タンク: この溶接機には特別なエアタンクがあります。タンクは溶接圧力を安定に保つのに役立ち、すべての溶接が同じ強力な圧力を得られます。

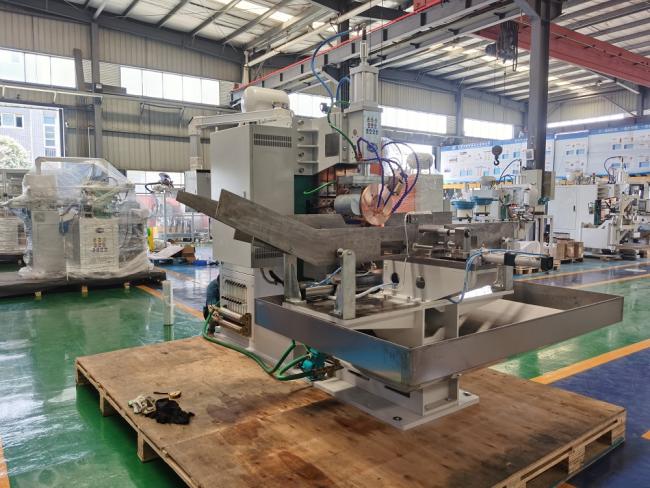

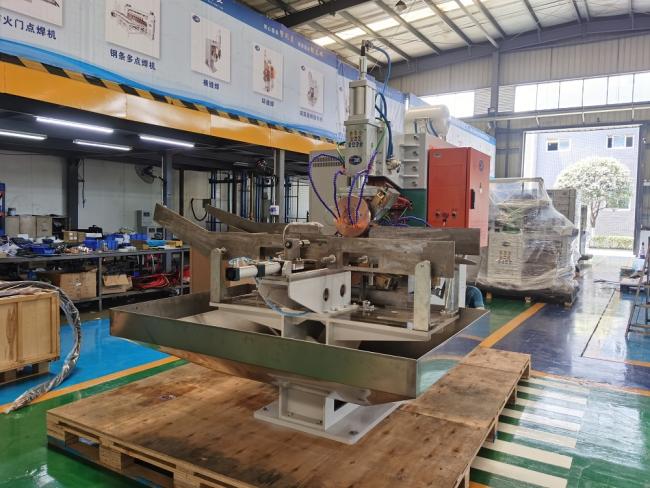

シーン画像:

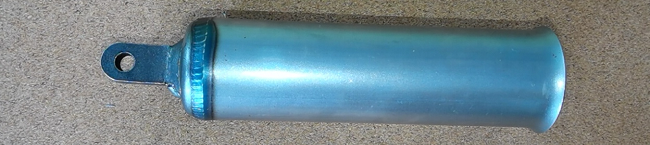

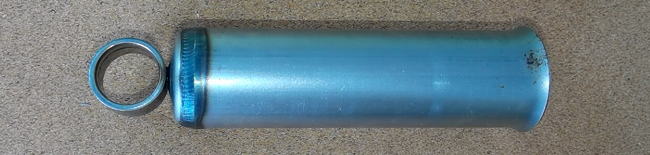

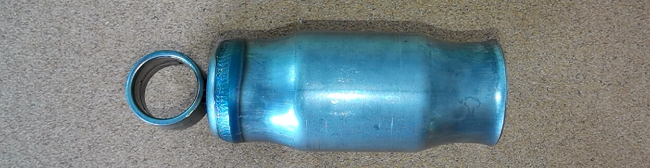

アプリケーション:
関連製品:
ショックアブソーバー用プロジェクション溶接機: ショックアブソーバー貯蔵シリンダー凸リング特殊機は、自動車用ショックアブソーバー貯蔵シリンダー凸リングの成形プロセス用に開発された専門的な設備です。高度な油圧成形と精密制御技術を採用し、貯蔵シリンダー凸リング部品の高精度かつ高効率な加工を実現します。この装置は、自動車サスペンションシステムのコアコンポーネントの製造用に特別に設計されており、さまざまな仕様のオイル貯蔵シリンダーの凸リング成形の要件を満たすことができます。
ショックアブソーバー溶接機: お客様から提供されたブラケットと内板に突起があるワークピースに基づいて設計されています。溶接材料の最も厚い板厚は4.5mm+2.5mm（片側に5つの溶接突起付き）です。この溶接機は、空気圧加圧と上部電極の垂直移動を採用しています。各モデルは、シンプルでコンパクトな構造、斬新で美しい外観、安定した性能、安全で信頼性の高い使用、高効率で省エネという特徴を備えています。
よくある質問:
| 項目/モデル |
|
DN-40 | DN-63 | D(T)N-80 | D(T)N-100 | D(T)N-125 | D(T)N-160 | D(T)N-200 |
| 定格電力（50％） | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| 定格一次電力 | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| 二次電圧 | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| 定格周波数 | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| 最大短絡電流 | KA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| 最大溶接電力 | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| スロート | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| 電極での最大力 | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| 作動ストローク | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| 冷却水消費量2.5bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| 電極tlp | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| アーム | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| プロジェクションクランププレート | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
|
最大溶接容量 A3鋼 |
MM | 2.5+2.5 | 3+3 | 4+4 | 4.5+4.5 | 5+5 | 5+5 |
6+6 |
|
モデル 項目
|
単位
|
FN-80-H
|
FN-100-H
|
FN-160-H
|
FN-100-E
|
FN-160-E
|
|
定格電力 |
KVA
|
80
|
100
|
160
|
100
|
160
|
|
電圧入力
|
V
|
380
|
380
|
380
|
380
|
380
|
|
周波数
|
Hz
|
50
|
50
|
50
|
50
|
50
|
|
最大短絡電流
|
KA
|
26
|
30
|
40
|
30
|
40
|
|
作動ストローク |
mm |
100 |
100
|
100 |
100 |
100
|
|
溶接効率
|
m/min
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
0.7-3.9
|
|
最大力
|
N
|
6000
|
6000
|
7800
|
6000
|
7800
|
|
最大溶接能力
|
mm
|
1.2+1.2
|
1.5+1.5
|
2.0+2.0
|
1.5+1.5
|
2.0+2.0
|
|
モーター出力 |
W
|
550
|
750
|
750
|
750
|
400
|
|
冷却消費量
|
L/min
|
8
|
8
|
10
|
8
|
10
|
|
重量
|
Kg
|
380
|
510
|
630
|
530
|
700
|
