| 価格 | $266/Pieces |
| MOQ | 1 |
| 納期 | 7 DAYS FOR SAMPLE |
| ブランド | RION |
| 原産地 | 広東省、中国 |
| Certification | CE, ISO |
| 型式番号 | DCM302-485 |
| 包装の細部 | カートンおよびスポンジ |
| 支払の言葉 | T/T、PAYPAL |
| 供給の能力 | 3000の部分/部分每の 週 |
| 型式番号 | DCM302-485 | 原産地 | 広東省、中国 |
| Brand Name | RION | 包装の細部 | カートンおよびスポンジ |
| 供給の能力 | 3000の部分/部分每の 週 | Price | $266/Pieces |
| Certification | CE, ISO | 最低順序量 | 1 |
| 支払の言葉 | T/T、PAYPAL | 受渡し時間 | サンプルのための7日 |
| 使用 | 磁気センサー | 適用する | 産業自動化 |
| ヘディング精度 | 0.5°~0.8° | 角度の正確さを傾けなさい | 0.1° |
| 電源 | DC 5V | 出力インターフェース | 標準 RS232/RS485/TTL |
| 保護クラス | IP 67 | 広い温度 | -40°C~+85°C |
DCM302 3Dデジタルコンパス 磁気産業自動化
一般説明
DCM302B は a高精度3D電子コンパスは2D平面校正アルゴリズムを使用し,校正には3D姿勢の傾きを必要とせず,校正プロセスを完了するために円を平らに回すだけです.硬磁気と軟磁気校正アルゴリズムが採用される.磁気インターにある校正アルゴリズムによって磁気影響を除去するフェルエンセンサ環境nメンテント,DCM302B 統合された3軸フルクスゲートセンサーで,リアルタイムで中央プロセッサを通過する解答器で,3軸の加速計を使用して,幅広い傾斜角の方向補償を行います.傾き角が±85°.電子コンパスが組み込まれた高精度MCU制御,様々な出力モード,RS232/RS485/TTLなどの標準インターフェース,その他のインターフェース,そして他の通信インターフェースのカスタマイズを受け入れます.
DCM302Bは,小型サイズと低消費電力により,アンテナ安定性,車両,システム統合,その他の分野に適しています.高い 衝撃 耐性 と 信頼性 は,非常に 厳しい 環境 で も,コンパス が 正常に 動作 する こと を 保証 し ます, このようなアプリケーションに非常に適しています
特徴:
進路の正確さ0.5°~0.8°
傾き角測定範囲:±85°
傾き角解像度:
0.1°
傾き角精度:0.1°
広い温度:
-40°C~+85°C
サイズ:L60×W59×H29mm
硬磁,柔らかい磁,角度補償
DC
5V
電源
標準RS232/RS485/TTL出力インターフェース
IP
67
保護クラス

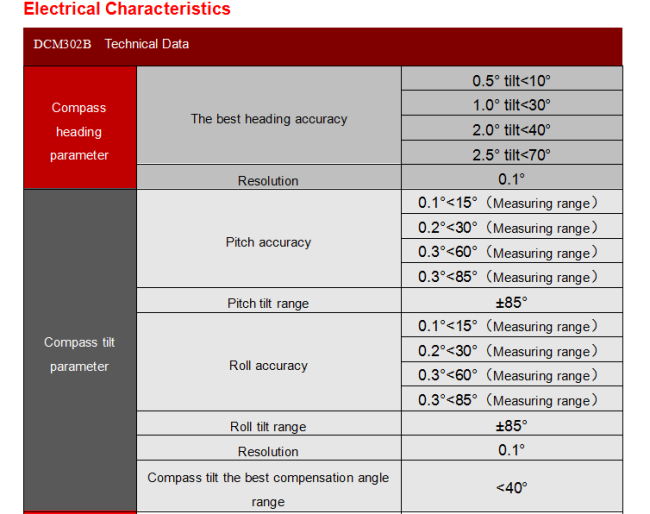

| DCM301B&DCM302B | パラメーター | |
| コンパス方向 | 最良のコース精度 (RMS) | 0.5°傾き |
| 1.0°傾き | ||
| 2.0°傾き | ||
| 2.5°傾き | ||
| 決議 | 0.1° | |
| コンパスの傾斜パラメータ | ピッチ精度 (RMS) | 0.1° |
| 0.2° | ||
| 0.3° | ||
| 0.3° | ||
| 傾斜範囲 | ±85° | |
| ロール精度 (RMS) | 0.1° | |
| 0.2° | ||
| 0.3° | ||
| 0.3° | ||
| ロール傾斜範囲 | ±85° | |
| 決議 | 0.1° | |
| 傾き補償の範囲は最高です | ||
| カリブレーション | 硬鉄の校正 | そうだ |
| 軟鉄の校正 | そうだ | |
| 磁場干渉校正方法 | 円1回転 (2D校準) | |
| 物理的特徴 | サイズ | L60×W59×H29mm |
| 体重 | PCB: 20g,殻付き: 100g | |
| RS-232/RS485/TTLインターフェースコネクタ | 5PIN接続器 | |
| インターフェースの特徴 | 開始遅延 | |
| 最大出力率 | 20Hz/s | |
| 通信率 | 2400〜19200バウンド | |
| 出力形式 | バイナリー高性能プロトコル | |
| パワー | 電源 | (デフォルト) DC+5V |
| (カスタマイズされた) DC9V36V | ||
| 電流 (最大) | 40mA | |
| 理想モード | 30mA | |
| スリープモード | TBD | |
| 環境 | 操作範囲 | -40°C+85°C |
| 保存温度 | -40°C+85°C | |
| 抵抗ショック性能 | 2500g | |
| 電磁互換性 | EN61000とGBT17626に従って | |
| MTBF | ≥40000時間/回 | |
| 断熱装置 | ≥100M | |
| 抗ショック | 100g@11ms,3 軸方向 (半シナウイド) | |
| 振動防止 | 10gms,10 ‰1000Hz | |
