| 価格 | $5000-$150000 |
| MOQ | 1unit |
| 納期 | 30days |
| ブランド | WINLEY |
| 原産地 | 中国 |
| Certification | UL/cUL,CE,ISO |
| モデル番号 | ZGS-350/12 について47 |
| パッケージの詳細 | パライウッドケース |
| 支払条件 | T/T |
| 供給能力 | 1000セット/月 |
| Brand Name | WINLEY | モデル番号 | ZGS-350/12 について47 |
| Certification | UL/cUL,CE,ISO | 原産地 | 中国 |
| 最小注文数量 | 1ユニット | Price | $5000-$150000 |
| 支払条件 | T/T | 供給能力 | 1000セット/月 |
| 配達時間 | 30日 | パッケージの詳細 | パライウッドケース |
| Type | Distribution transformer | Application | Data center,Utility,New energy |
| Capacity | 350KVA | Input Voltage | 13.8KV/24.94KV/13.2KV/34.5KV |
| secondary Voltage | 240V 480V 600Y/347 480Y/277 | Frequency | 60 Hz |
| Cooling Class | KNAN; Self-Cooled | UL/cUL Certification | UL-US-2431836-0, UL-CA-2423202-0 |

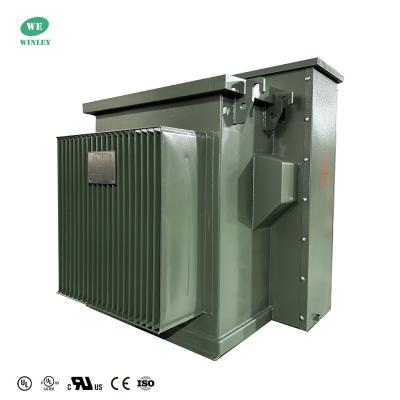

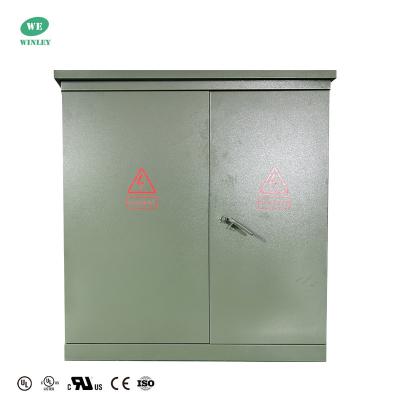

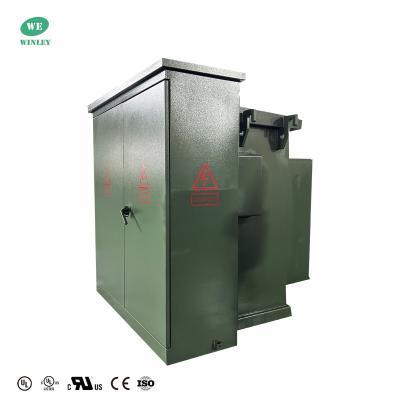

350KVA 住宅用パッド搭載 トランスフォーマー 3 Phse オイル浸水 12470V から 208Y ANSI C57 Ul 証明書付き
なぜ我々を選んだのか
トランスフォーマー詳細
ウィンリーのパッドマウントトランスフォーマーが設計され,CSA,IEEE
cを含む標準に従って試験されています.57,およびDOEが適用されます.
各ユニットには,通常,温度計,液体レベル計,圧力真空計などの設備も含まれます.一部には,オン/オフロードブレーキスイッチなどのオプションも含まれます.部分射程を持つものでもないものでもあり,,電流制限シューズと電流突発や雷止め器.
3つのPhseパッド搭載トランスフォーマー 主なデータ
| トランスフォーマー配置 | 液体で満たされたパッド |
| トランスフォーマー供給型 | ループフィード |
| 段階 | 3 段階 |
| 容量 | 350KVA |
| ベクトルグループ | ディーン1 |
| 主電圧 | 12470V |
| 主要なBIL | 95KV |
| 副電圧 | 208Y/120 |
| 頻度 | 60 Hz |
| 温度 の 上昇 | 65°C |
| 隔熱評価 | E級 隔熱 - 120°C, 248°F |
| 冷却クラス | ONAN 自冷却 |
| 効率基準 (s) | DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている |
| K因子評価 (調和緩和) | K-1 (スタンダード) |
| 巻き物 | 銅 |
| 環境温度の評価 | 40°C |
| 音量 | 56dBA |
| サイズ* | 61''-W x 60''-D x 70''-H |
| 乾燥重量 (油を含まない) * | 2252ポンド |
| 総重量 (液体で満たされた) * | 4708ポンド |
| 効率性 % | 99.15% |
| 負荷損失なし (ワット) | +/- 680W |
| 全負荷損失 (ワット) 100% | +/- 4,950W |
技術図

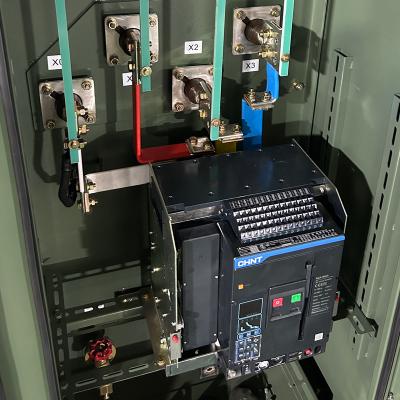

この350KVAの3相液体で満たされたパッド搭載トランスフォーマー (Dyn1ベクトル) はループフードステップダウン操作を提供しています.
(15 kVクラス,95 kV BIL) デルタプライマリと208Y/120V (30 kV BIL) ワイ・セカンドリー,5ポジションのタップチェンジャー (2.5%ステップ) を搭載しています.
負荷停止スイッチ,電波止め器,バイエネットファイスで装備され,ミネラルオイルを使用します.
隔熱 (167 ガロン) DOE 2016,CSA,ANSI/IEEE規格を満たし,56dBAのノイズと -40°Cから+40°Cの評価.
3300フィートの高さで ステールで覆われた設計で 信頼性と効率的な電源配給を保証します
仕様
|
定数電源 (KVA) |
高電圧 (KV) |
低電圧 (V) |
負荷なしの損失 (W) |
負荷中の損失 (W) |
高さ (mm) |
深さ (mm) |
幅 (mm) |
体重 (kg) |
体重 (ポンド) |
| 75KVA |
34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 グルディ/7200 4160GrdY/2400 ほかにも |
277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
生産プロセス
よくある質問
1Q: サンプル注文はできますか?
A: はい,私たちはテストと品質を確認するためにサンプル注文を歓迎します.
2Q: リードタイムは何ですか?
A: 大量生産時間は15-25日.
3Q: 保証期間はどのくらいですか?
B/Lから24ヶ月. もしアクセサリーに問題がある場合,損傷したアクセサリーの写真を提供するだけで,私たちは無料サービスを提供します. 製品数に応じて,簡単に損傷したアクセサリーを無料で提供します必要な場合は 技術的なサポートもできます
4Q:OEM/ODMは利用可能ですか?
A: はい,それは! 私たちは,私たちの独自のR&Dチームを持つメーカーです,私たちは顧客の図面または要件に従って製品をカスタマイズすることができます.
カスタマイズされたサービス:
a. カスタマイズされた色と特殊機能.
b. カスタマイズされた箱.
c. お客様のロゴを印刷する.
d. 製品についての他のアイデア,私たちは設計して生産に入れるのを助けることができます. 上記のカスタマイズされたサービスは生産前に確認する必要があります.
5Q: どのように製品の品質を制御する?
A: 私たちの会社はコア技術を所有しています. すべての種類の製品はCE証明書を持っています. 私たちはプロのエンジニアを持っています. 労働者は厳格に図面に従って製品を作る必要があります.各プロセスには技術指導者がいますQC監督官は定期的に生産を検査します. 生産中に製品の性能テストを行い,製品が完成すると包括的な品質テストを行います.
