5 MVA 3相パッドマウント変圧器 13800V ～ 4160Y/2400V ANSI IEEE規格

価格	$5000-$150000
MOQ	1unit
納期	30days
ブランド	WINLEY
原産地	中国
Certification	UL/cUL,CE,ISO
モデル番号	ZGS-5000/13.8
梱包の詳細	合板ケース
支払い条件	T/T
補給能力	1000セット/月

製品の詳細

製品仕様

Brand Name	WINLEY	モデル番号	ZGS-5000/13.8
Certification	UL/cUL,CE,ISO	原産地	中国
最低注文数量	1台	Price	$5000-$150000
支払い条件	T/T	補給能力	1000セット/月
納期	30日	梱包の詳細	合板ケース
タイプ	パッドマウント、コンパートメントタイプ	構成	液体充填パッド搭載
相数	3つのフェーズ	一次電圧	13800V
二次電圧	4160Y/2400	冷却クラス	オナン;自冷式
効率	98%	材料	アルミニウム
規格	DOE 2016 規格に適合、CSA 規格に適合 ANSI/IEEE 規格に適合

製品説明

5 MVA 3相パッド搭載トランスフォーマー 13800V から 4160Y/2400V ANSI IEEE 規格

WINLEYは,ANSI®/IEEE®基準を満たし,UL/cUL認証を取得した液体で満たされた3相パッドマウントトランスフォーマーを全ラインに提供しています.電圧は15kVまで,5kVまで1000kVA,これらのトランスフォーマーは,サブステーションや産業用電力システムなどの高電圧および大容量のアプリケーションに適しています.高負荷で優れた性能と安定性を保証する,高電圧シナリオで,PCB以外の隔熱液,NEMA 3R耐天候囲み,DOE 2016とCSA効率基準の遵守.

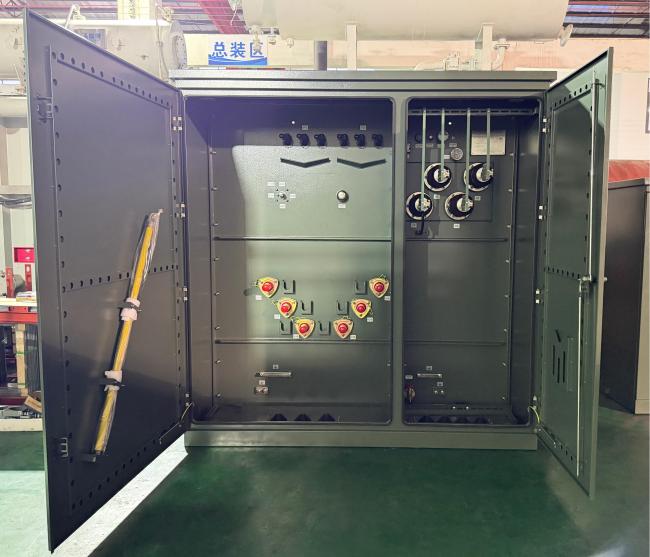

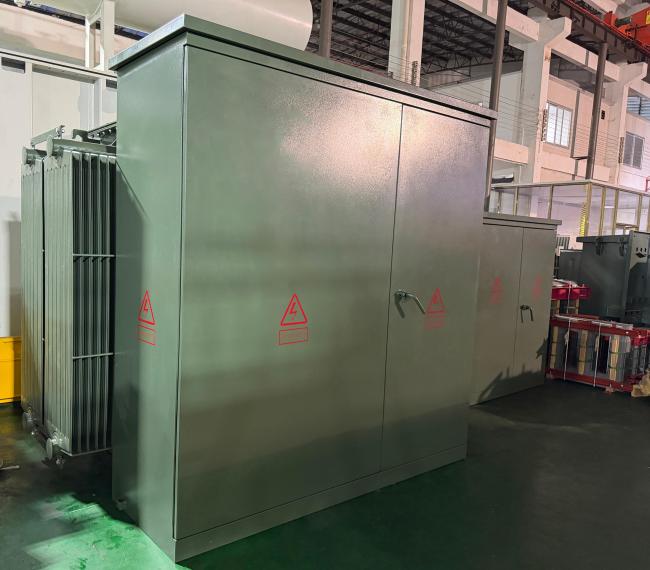

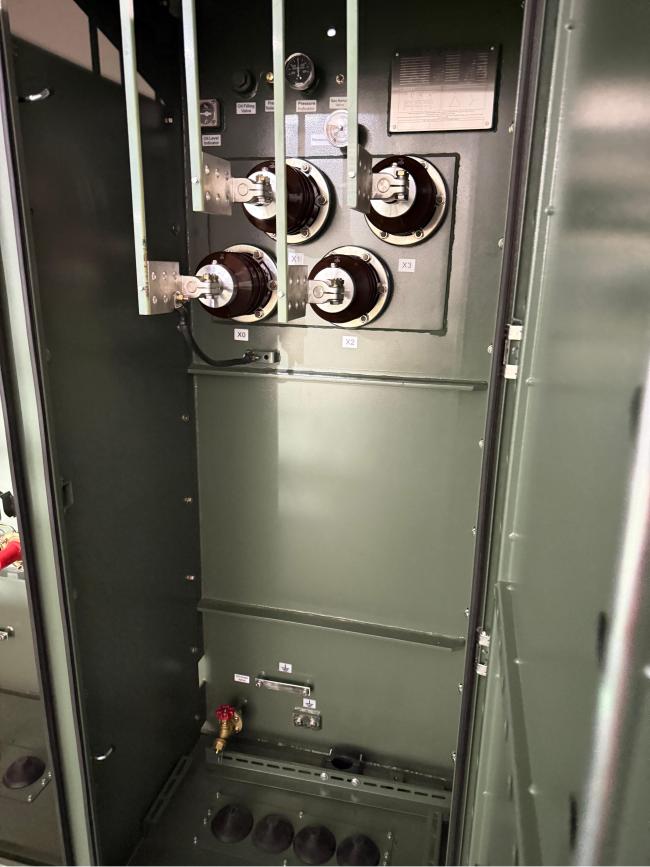

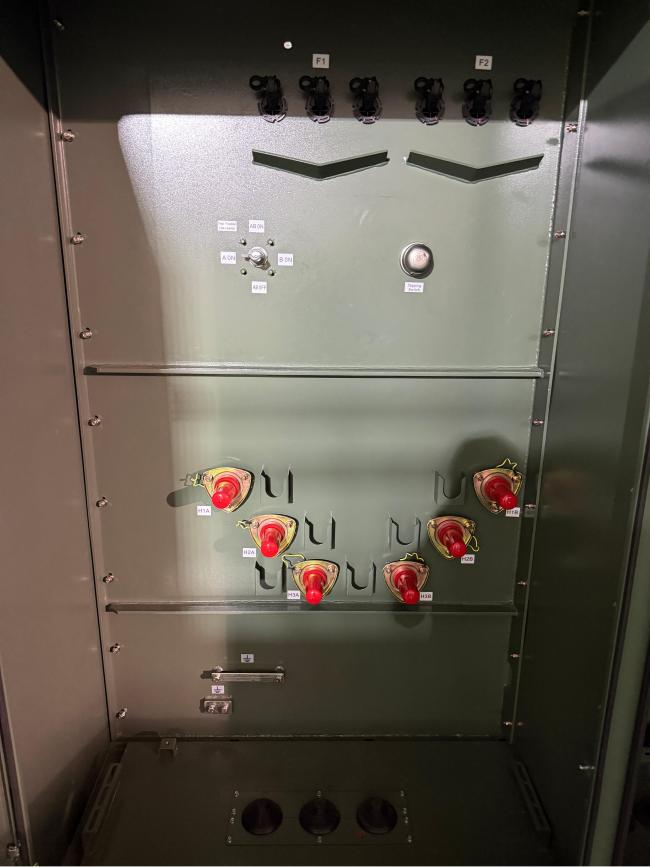

製品写真

主なデータ

トランスフォーマー型:	パッドを装着し,コンパートメント型
ステージ:	3 段階
容量:	5 MVA
ベクトルグループ:	ディン11
主電圧:	13800V
主要なBIL:	95KV
2次電圧:	4160Y/2400
周波数:	60 Hz
温度上昇:	65°C
冷却クラス:	ONAN 自冷却
効率基準 (s):	DOE 2016基準を満たし,CSA基準を満たし,ANSI/IEEE基準を満たしている
巻き込み材料:	アルミニウム
効率 %:	98%
負荷損失なし (ワット)	+/- 8,889W
全負荷損失 (ワット) 100%:	+/- 34,996W

技術図

仕様

定数電源 (KVA)	高電圧 (KV)	低電圧 (V)	負荷なしの損失 (W)	負荷中の損失 (W)	高さ (mm)	深さ (mm)	幅 (mm)	体重 (kg)	体重 (ポンド)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24.94GrdY / 144 12.47 グルディ/72 4.16GrdY/2.4 ほかにも	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3750KVA			4125	37875	2680	2060	4080	14400	31746
