150kVA 3相パッド搭載トランスフォーマー 12470Vデルタから480Y/277V ANSI/IEEE規格オイル型トランスフォーマー

価格	$5000-$150000
MOQ	1unit
納期	30days
ブランド	WINLEY
原産地	中国
Certification	UL/cUL,CE,ISO
モデル番号	ZGS-150/35
梱包の詳細	合板ケース
支払い条件	T/T
補給能力	1000セット/月

製品の詳細

製品仕様

Brand Name	WINLEY	モデル番号	ZGS-150/35
Certification	UL/cUL,CE,ISO	原産地	中国
最低注文数量	1台	Price	$5000-$150000
支払い条件	T/T	補給能力	1000セット/月
納期	30日	梱包の詳細	合板ケース
タイプ	パッドマウント、コンパートメントタイプ	構成	液体充填パッド搭載
相数	3つのフェーズ	一次電圧	12470V
二次電圧	480Y/277	冷却クラス	クナン;自冷式
効率	98.90%	材料	銅
規格	DOE 2016 規格に適合、CSA 規格に適合 ANSI/IEEE 規格に適合	プライマリ BIL	95 kV
二次 BIL	30のKV

製品説明

150kVA 三相パッドマウント変圧器 12470Vデルタから480Y/277V ANSI/IEEE規格

WINLEYは、ANSI/IEEE®規格に準拠し、UL/cUL認証を取得した150kVA液封式三相パッドマウント変圧器を提供しています。12470Vデルタ一次側と480Y/277Vワイ-N二次側を備えたこの変圧器は、商業、産業、および電力配電用途に最適です。KNAN自己冷却、コンパートメント型設計は、生分解性PCBフリー植物油絶縁、5ポジションタップチェンジャー、統合サージアレスタ、DOE 2016およびCSA効率規格への準拠を特徴とし、高負荷の屋外シナリオで優れた性能と安定性を保証します。

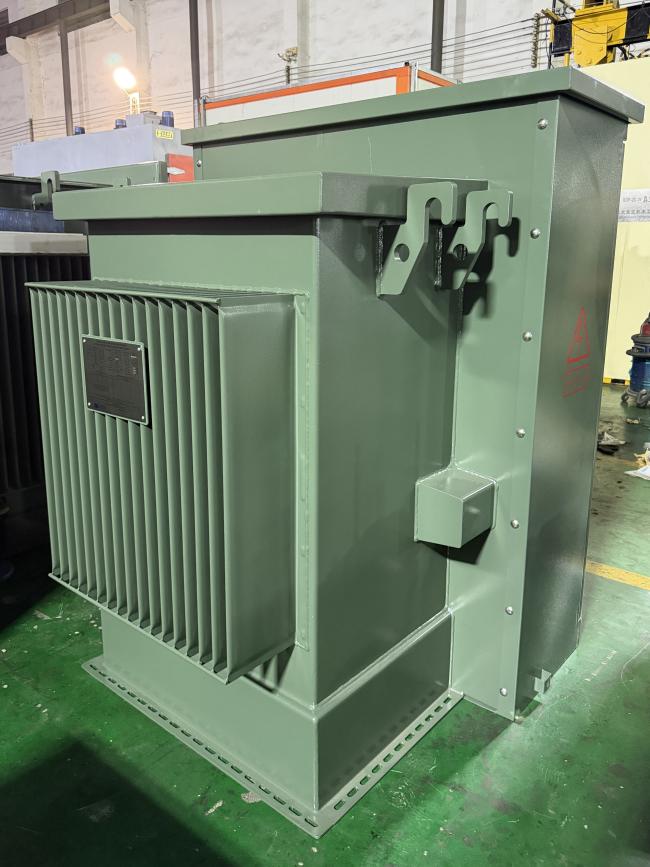

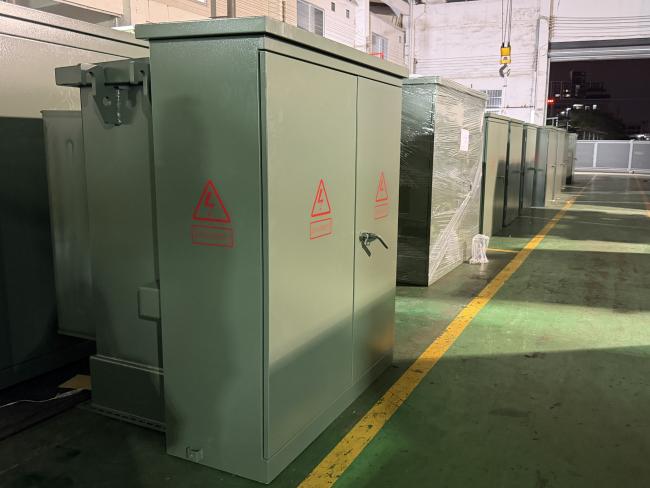

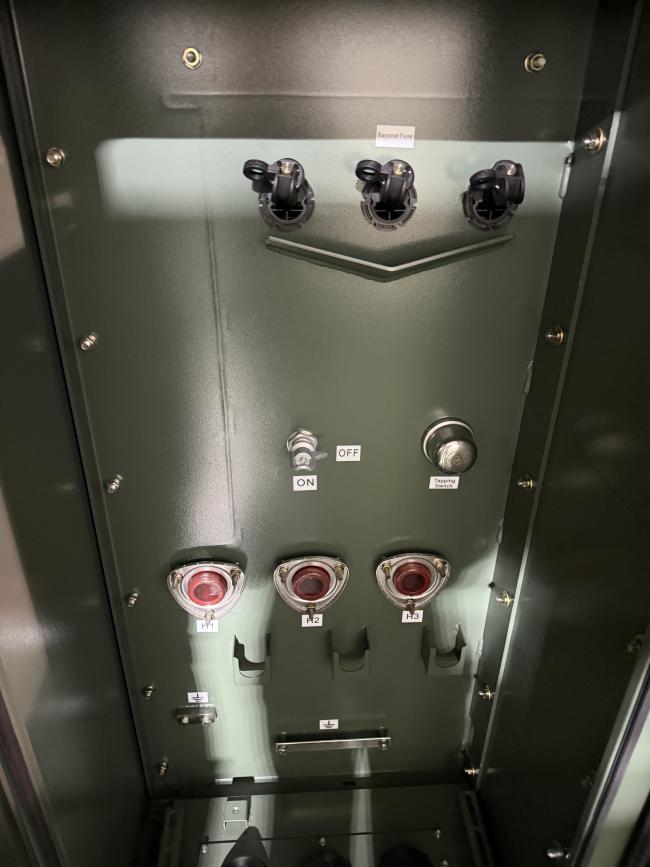

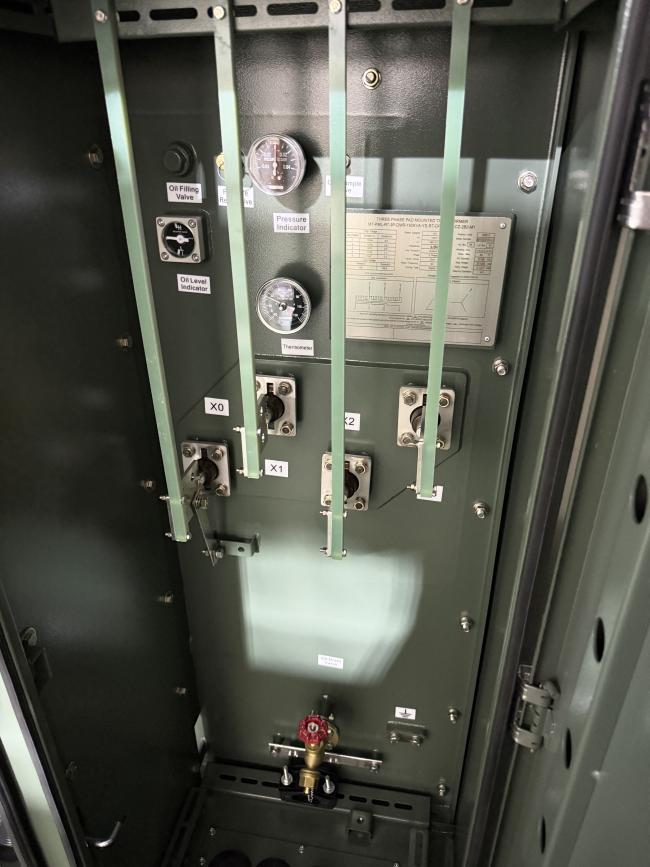

製品写真

主要データ

変圧器タイプ:	パッドマウント、コンパートメント型
相:	三相
容量:	150 MVA
ベクトルグループ:	Dyn1
一次電圧:	12470 V
一次BIL:	95 KV
二次電圧:	480Y/277
周波数:	60 Hz
温度上昇:	65°C
冷却クラス:	KNAN; 自己冷却
効率規格:	DOE 2016規格準拠、CSA規格準拠、ANSI/IEEE規格準拠
巻線材質:	銅
効率 %:	98.9%
無負荷損失 (ワット):	+/- 320W
全負荷損失 (ワット) 100%時:	+/- 1,600W

技術図面

仕様

定格電力 (KVA)	高電圧 (KV)	低電圧 (V)	無負荷損失 (W)	負荷時損失 (W)	高さ (mm)	奥行き (mm)	幅 (mm)	重量 (kg)	重量 (Lbs)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24.94GrdY/14.4 12.47Grdy/7.2 4.16GrdY/2.4 またはその他	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3750KVA			4125	37875	2680	2060	4080	14400	31746

特徴

150kVA 高容量＆広電圧範囲三相パッドマウント設計は、12470Vデルタ一次側を480Y/277Vワイ-N二次側に降圧し、中～重度の商業および産業用途に最適です。
北米全域のコンプライアンスUL/cUL認証取得済み、ANSI/IEEE規格、DOE 2016効率、CSA要件に完全に準拠し、電力会社グレードの安全性と性能を実現します。
堅牢なコンパートメント型II構造液封式、デッドフロントパッドマウント設計、NEMA 3R耐候性定格を備え、過酷な屋外環境条件に耐えるように構築されています。
効率的なKNAN自己冷却KNAN（自己冷却）冷却システムは、外部ファンを必要としないため、メンテナンスコストと産業環境での動作ノイズを削減します。
正確な電圧調整外部操作ハンドル付きの5ポジションタップチェンジャー（2.5%タップ範囲）により、現場での調整が容易で、さまざまな負荷条件での電圧を最適化します。
プレミアム絶縁＆安全性生分解性の天然植物油エステル（PCBフリー）は、優れた耐火性、環境安全性、および長期的な熱安定性を保証します。
統合されたサージ保護工場取り付け済みの18kVクラスサージアレスタは、架空送電網システムにおける落雷や電圧サージに対して信頼性の高い保護を提供します。
高効率銅巻線Dyn11ベクトルグループを備えた高純度銅巻線は、低い無負荷損失、高い効率、および安定した電力伝送を保証します。
