300kVA 三相パッドマウント変圧器 12470V デルタ結線から 480Y/277V ANSI/IEEE規格油入変圧器

価格	$5000-$150000
MOQ	1unit
納期	30days
ブランド	WINLEY
原産地	中国
Certification	UL/cUL,CE,ISO
モデル番号	ZGS-300/35
梱包の詳細	合板ケース
支払い条件	T/T
補給能力	1000セット/月

製品の詳細

製品仕様

Brand Name	WINLEY	モデル番号	ZGS-300/35
Certification	UL/cUL,CE,ISO	原産地	中国
最低注文数量	1台	Price	$5000-$150000
支払い条件	T/T	補給能力	1000セット/月
納期	30日	梱包の詳細	合板ケース
タイプ	パッドマウント、コンパートメントタイプ	構成	液体充填パッド搭載
相数	三相	一次電圧	12470V
二次電圧	480Y/277	冷却クラス	クナン;自冷式
効率	99.00%	材料	銅
規格	DOE 2016 規格に適合、CSA 規格に適合 ANSI/IEEE 規格に適合	プライマリ BIL	95 kV
二次 BIL	30のKV	頻度	60Hz

製品説明

300kVA 三相パッドマウント変圧器 12470Vデルタから480Y/277V ANSI/IEEE規格 UL/cUL認証取得

Winley Electricの300kVA三相パッドマウント変圧器は、UL/cUL認証を取得しており、北米における信頼性の高い商業および産業用電力配電のために、ANSI/IEEEおよびDOE 2016効率基準を満たすように設計されています。

この液体封入式、コンパートメント型ユニットは、12470Vデルタ一次電圧を480Y/277Vワイ-N二次電力に降圧し、5ポジションタップチェンジャー、KNAN自己冷却、高純度銅巻線を特徴としています。統合された18kVサージアレスタと非PCB鉱物油絶縁を備え、高負荷用途向けに耐久性があり、メンテナンスの少ない性能を提供します。

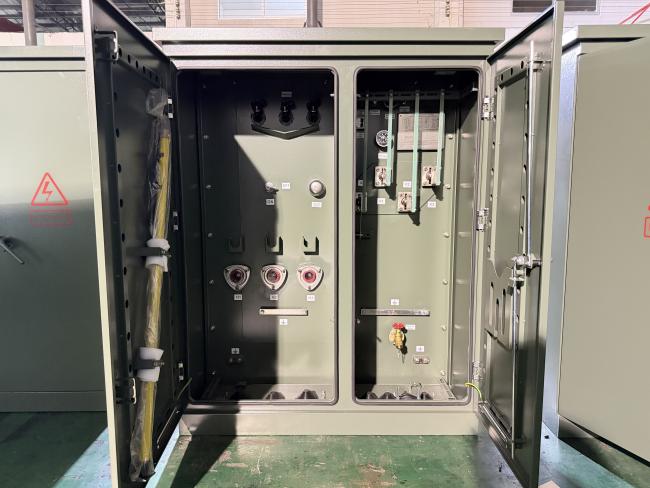

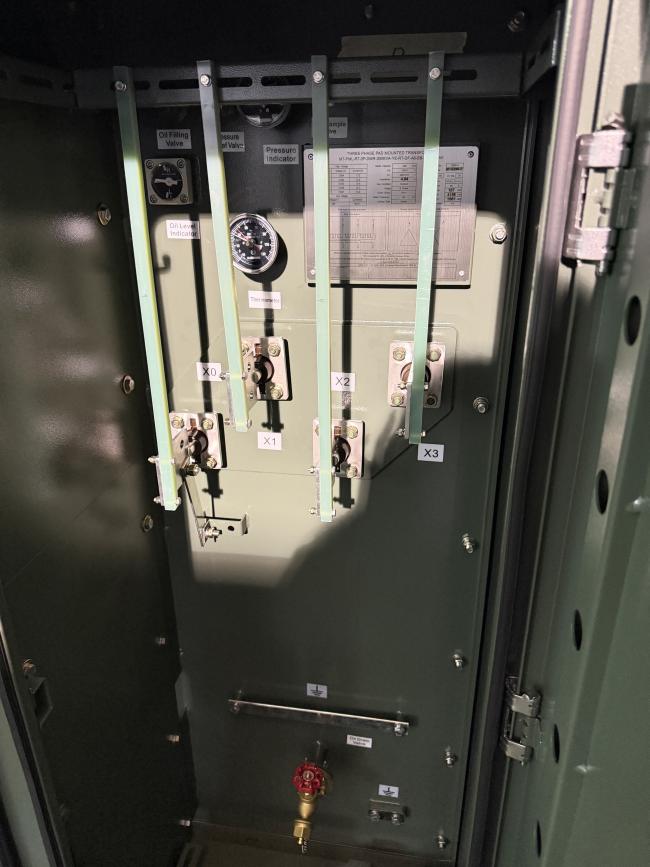

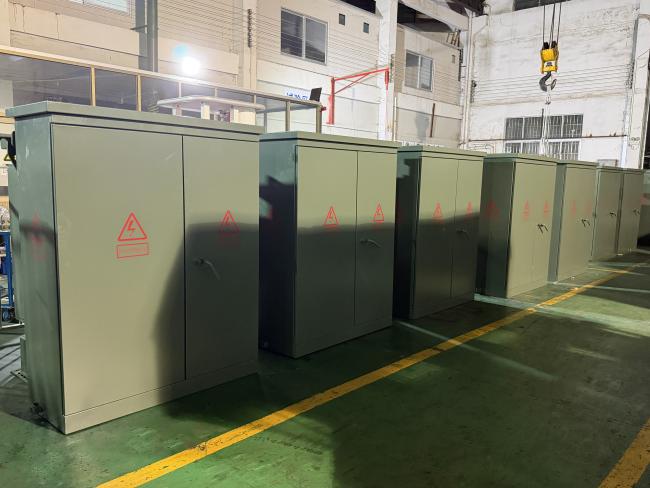

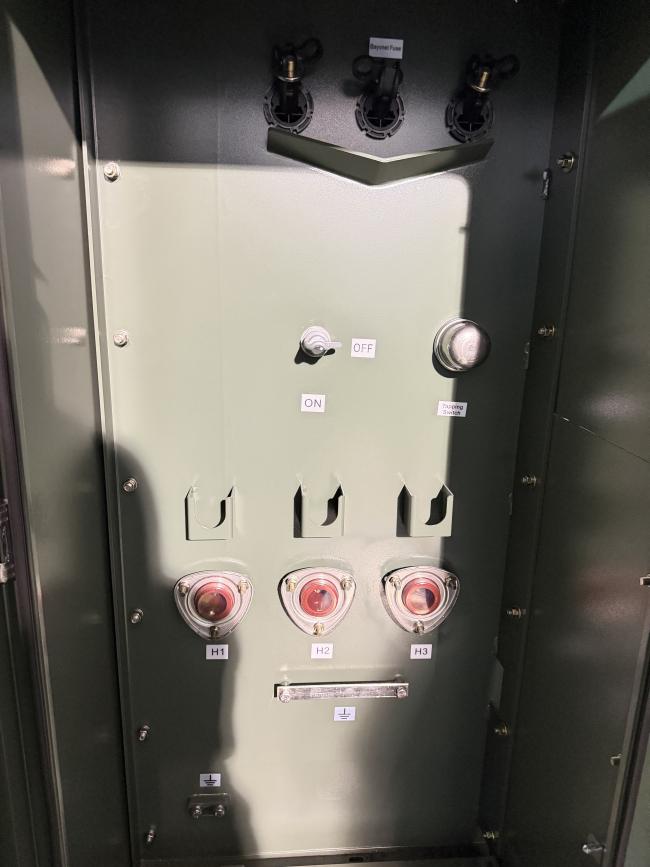

製品写真

選ばれる理由

WINLEYは、45kVAから5500kVAの容量、最大34.5kVの電圧の三相パッドマウント変圧器を幅広く提供しています。当社の製品は、DOE 2016、IEEE/ANSI、CSA、IEC、NEMAなどの国際基準に完全に準拠し、それを超えています。すべてのWINLEY三相パッドマウント変圧器は、UL/cUL認証を取得しています（証明書番号：UL-US-2431836-0、UL-CA-2423202-0）。お客様の特定のプロジェクト要件を満たすために、パートナーの承認によるUL認証を提供することも可能です。当社の製品は、北米、南米、フィリピン、その他の地域に広く輸出されています。豊富な設計・製造経験、専門的なアフターサービス、効率的な生産により、7～35日以内の迅速な納品を保証します。主要データ変圧器タイプ:パッドマウント、コンパートメント型相:三相二次BIL

300 MVA ベクトルグループ:Dyn1一次電圧:12470 V

一次BIL:95 KV二次電圧:480Y/277二次BIL

30 KV

周波数:	60 Hz
温度上昇:	65°C
冷却クラス:	KNAN; 自己冷却
効率基準:	DOE 2016基準を満たす、CSA基準を満たす、ANSI/IEEE基準を満たす
巻線材質:	銅
効率 %:	99%
無負荷損失（ワット）:	+/- 500W
全負荷損失（ワット）100%時:	+/- 3,000W
技術図面	仕様
定格電力	(KVA)
高電圧	(KV)
低電圧	(V)
無負荷損失	(W)
負荷時損失	(W)
高さ	(mm)
奥行き	(mm)

幅

(mm)

重量 (kg)	重量 (Lbs)	75KVA 34.5KV	4.160KV 13.8KV	13.2KV 13.8KV	24.94GrdY/14.4 347V	4.16GrdY/2.4 347V	277V 347V	120/240V 600V	120/240V 208GrdY/120
415GrdY/240	480GrdY/277 600Y/347 180 1250 1430 910 1930 645 1422	150KVA 280 2200 1530 980 1510 989 2180 300KVA	480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1640	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2210	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3750KVA			優れたサージ保護	37875	2680	2060	4080	14400	31746
特徴			300kVA 高容量電力配電	三相パッドマウント設計により、12470Vデルタ一次から480Y/277Vワイ-N二次への降圧が可能で、中～高負荷の商業および産業用途に最適です。	北米完全準拠	UL/cUL認証取得、ANSI/IEEE規格、DOE 2016効率、NEMA 3R耐候性要件に完全準拠し、ユーティリティグレードの安全性を実現します。	堅牢なコンパートメント型構造	液体封入式、デッドフロントパッドマウント設計で、ラジアル給電能力を備え、過酷な屋外環境条件に耐えるように構築されています。	効率的なKNAN自己冷却
KNAN（自己冷却）冷却システムは、外部ファンを必要とせず、産業環境でのメンテナンスコストと運転騒音を削減します。			正確な電圧調整	外部操作ハンドル付き5ポジションタップチェンジャー（2.5%タップ範囲）により、現場での調整が容易で、様々な負荷条件での電圧を最適化します。	優れたサージ保護	工場取り付けの18kVクラスサージアレスタは、架空配電網における落雷や電圧サージに対する信頼性の高い保護を提供します。	高効率銅巻線	Dyn11ベクトルグループの高純度銅巻線は、低い無負荷損失、高効率、安定した電力伝送を保証します。	信頼性の高い絶縁システム
