トランスフォーマーパッドマウント3期 300kVA 12.47kV から 480y/277 オイル浸泡式電源配送トランスフォーマー

トランスフォーマーパッドマウント 3相 300kVA 12.47kV ～ 480y/277 油入 配電トランス

なぜ当社を選ぶのか

• Winley Electricは、45 kVA～5500 kVAの容量、最大34.5 kVの電圧の三相パッドマウントトランスをフルレンジで製造しています。当社のパッドマウントトランスは、CSA、IEEE C57シリーズ、DOE効率要件を含む適用される業界標準に完全に適合するように専門的に設計され、厳密にテストされています。
• 当社の全製品ラインはULおよびcUL認証を取得しており、北米市場参入要件への準拠を保証します。（認証番号：UL-US-2431836-0、UL-CA-2423202-0、UL-US-26101188-0、UL-CA-2674231-0）。
• Winley Electricでは、パッドマウントトランス専用の組立ラインを設置しています。主要設備、安定したサプライチェーン、標準化された生産手順により、バッチ注文を安定して完了し、納期通りに納品することができ、月間生産能力は500台以上です。

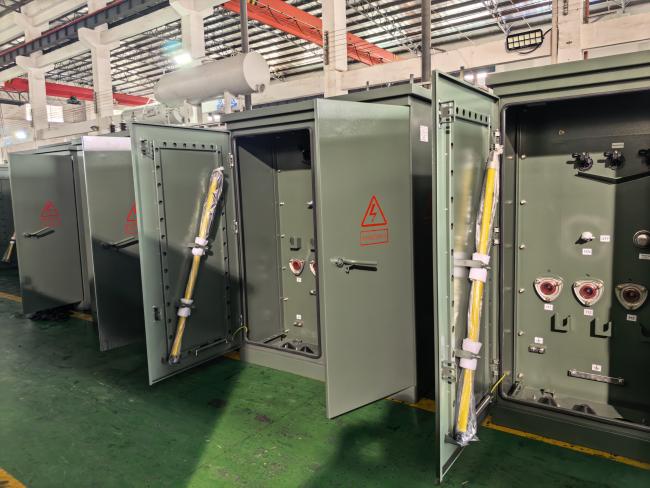

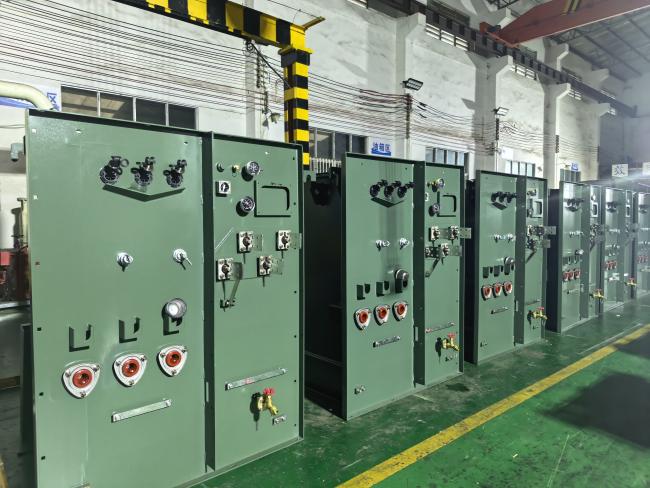

生産プロセス

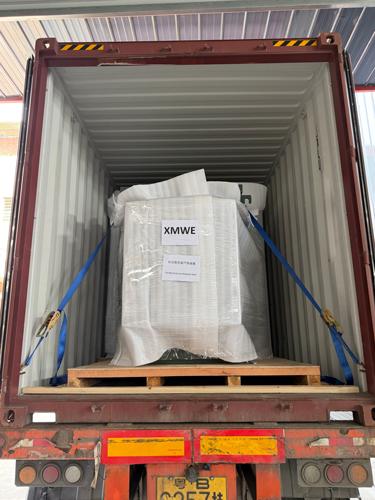

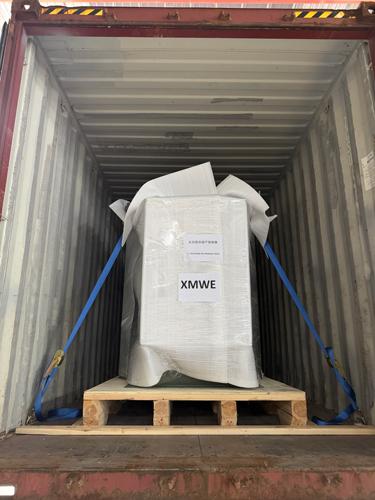

出荷

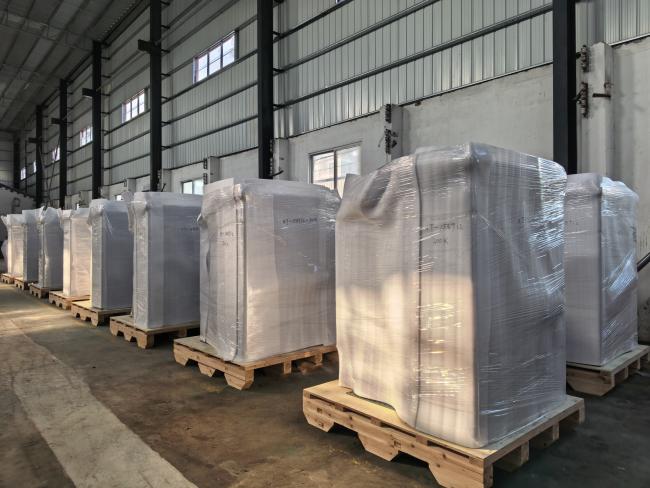

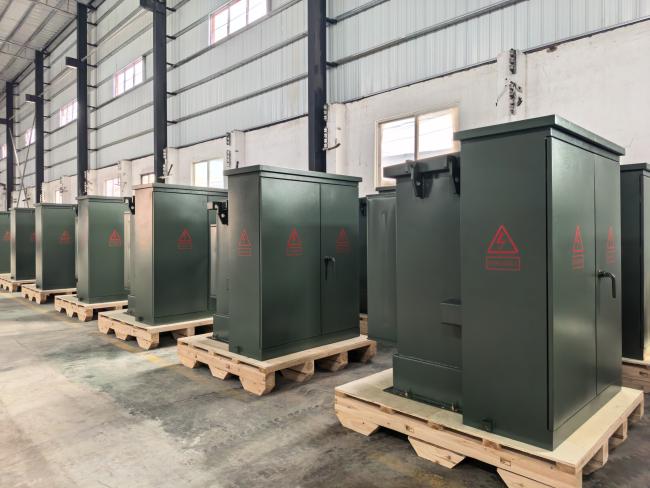

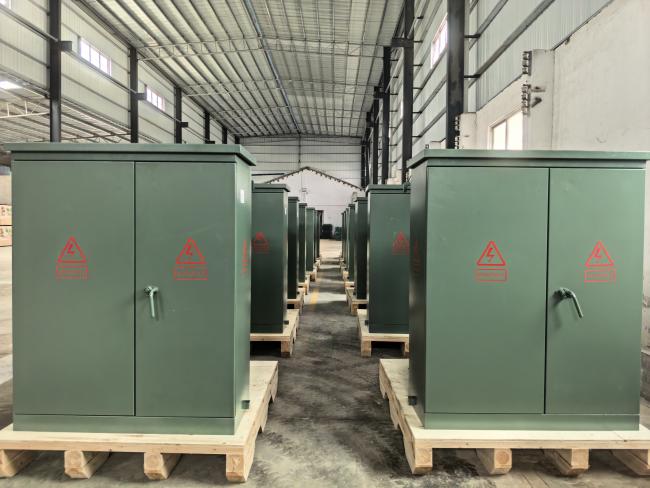

300 kVA三相パッドマウントトランス15台が、米国のお客様に出荷されました。

主要データ

技術図面

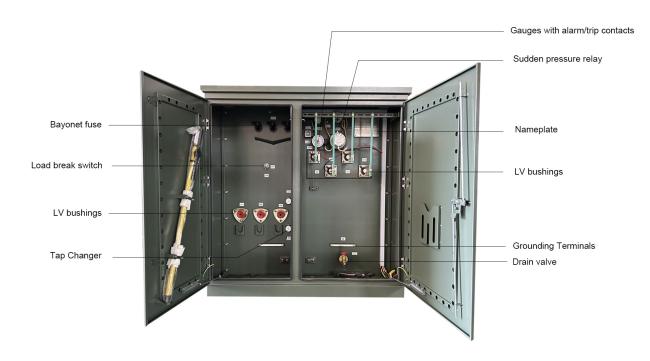

標準機能

• 60 Hz動作。
• 65℃平均巻線上昇。
• ラジアル供給構成。
• 高電圧端子のデッドフロントおよびライブフロントタイプ。
• 高電圧BIL 95 kV
• 低電圧BIL 30 kV
• 低電圧ドアの3点ラッチ。
• 低電圧ドアを開いた後にのみ開くことができる高電圧ドア。
• 剛性鋼製パーティション。
• カバーからベースまで溶接されたトランスタンク。
• 永久銘板。
• 1インチNPTパイプキャップ充填口。
• ANSIタンクアースパッド。
• 1インチドレンバルブおよびサンプラー。
• 自動圧力解放バルブ（35 SCFM）。
• 公称値から上下2.5%のタップ2つ付きタップチェンジャー。
• トランスタンクカバーに10インチx18インチ（または14インチx25インチ）のハンドホール1つ。
• オリーブグリーン塗装。
• 最新のANSI IEEE規格に従って設計、製造、テスト済み

仕様

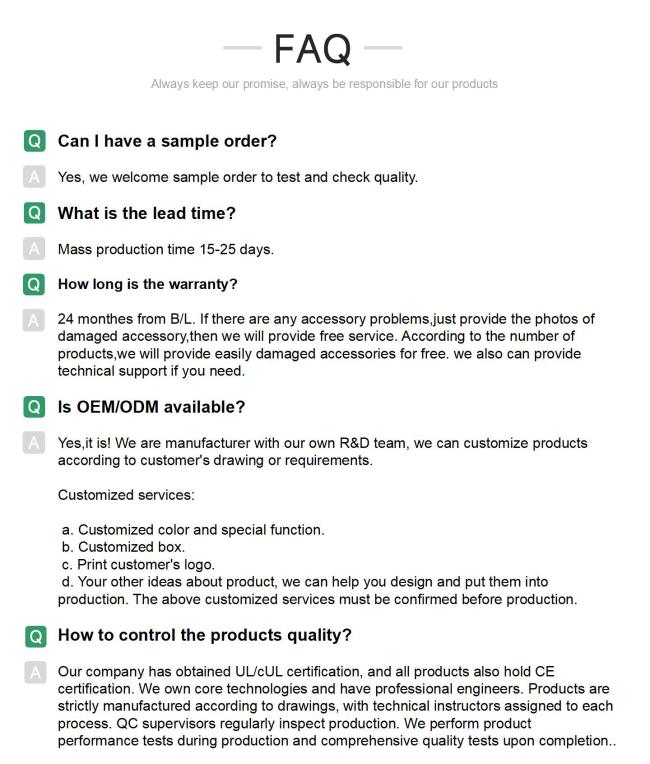

FAQ
