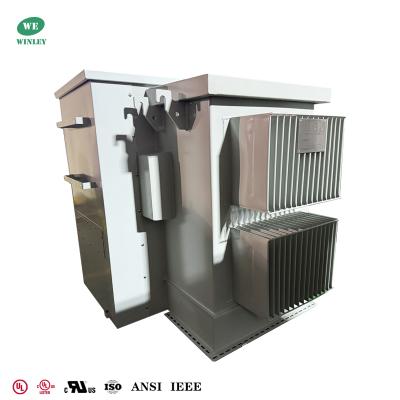

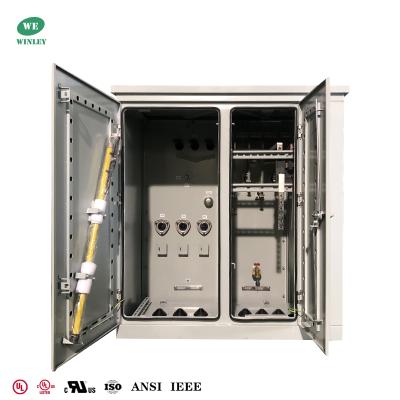

3 相パッドは過電流保護 OCP が付いている 480V 304 SS への変圧器 300kVA 13200V を取り付けました

3相パッドマウント変圧器 300kVA 13200V～480V 304SS 過電流保護OCP付きDOE 2016規格、CSA規格、ANSI/IEEE規格に準拠

この300KVA三相液体封入パッドマウント変圧器は、北米のANSI/IEEE、NEMA、CSA規格に完全に準拠して設計されており、あらゆる詳細において包括的な安全指向設計により、現地の厳しい安全およびグリッド保護要件を完全に満たしています。

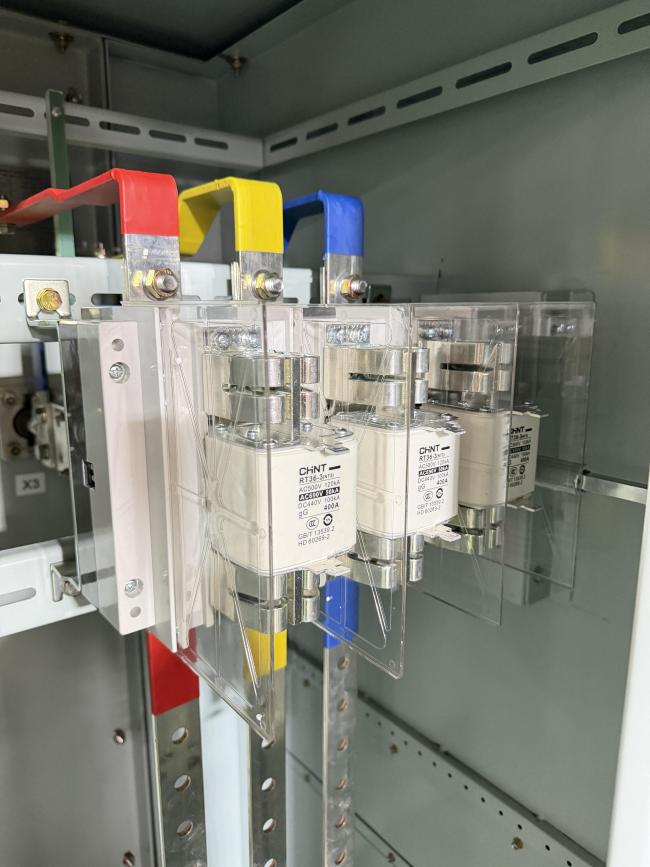

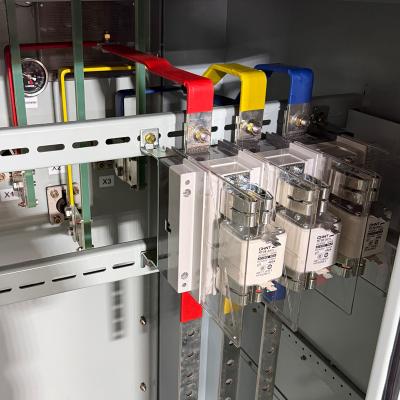

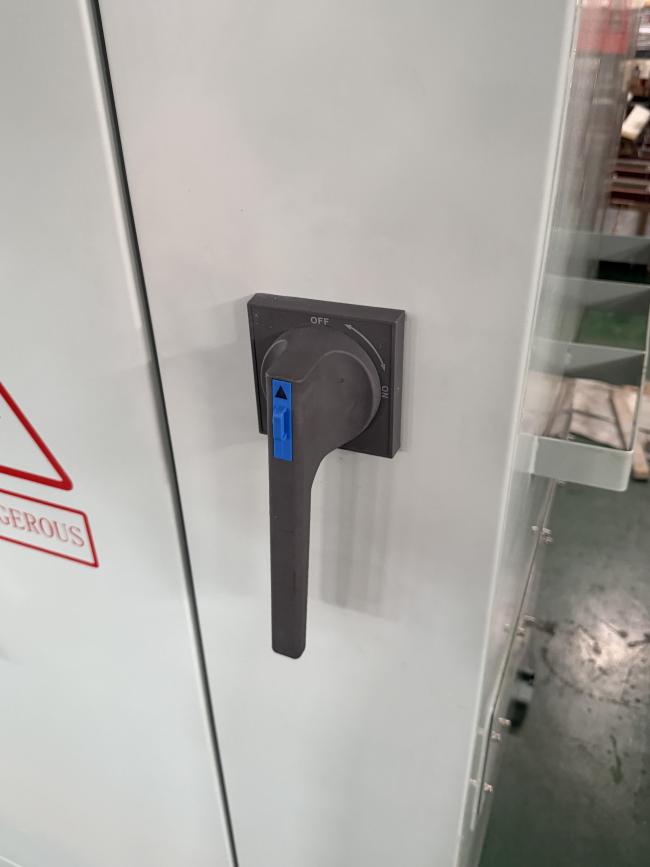

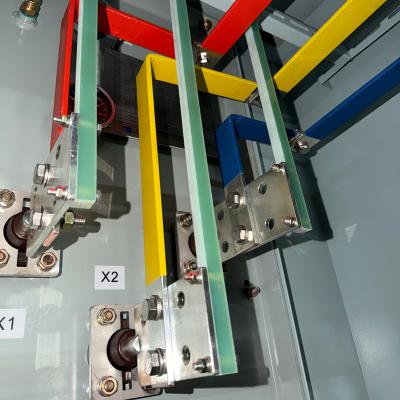

200A連続定格の2ポジション負荷開閉器は、信頼性の高いスイッチングと絶縁保護を提供します。低圧側には、外部操作ハンドル付き400A定格の負荷開閉器が装備されており、二次過電流保護用のヒューズ取り付け位置が確保されています。

標準NEMAアースバーは、高圧および低圧キャビネットの両方に装備されており、専用の銅製アースストラップと4/0 AWGアースケーブルにより、信頼性の高いシステムアースとゼロポテンシャル安全上の危険を実現します。

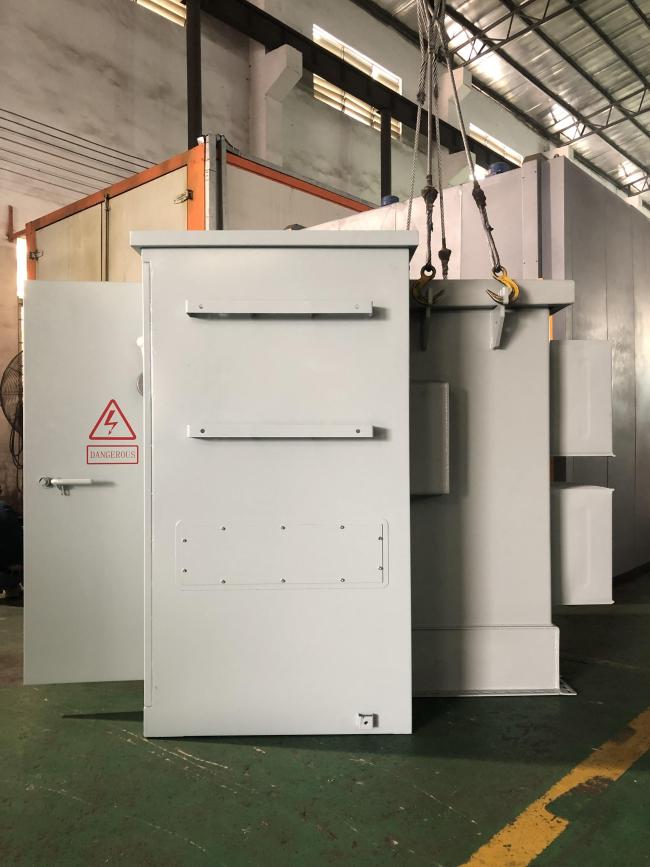

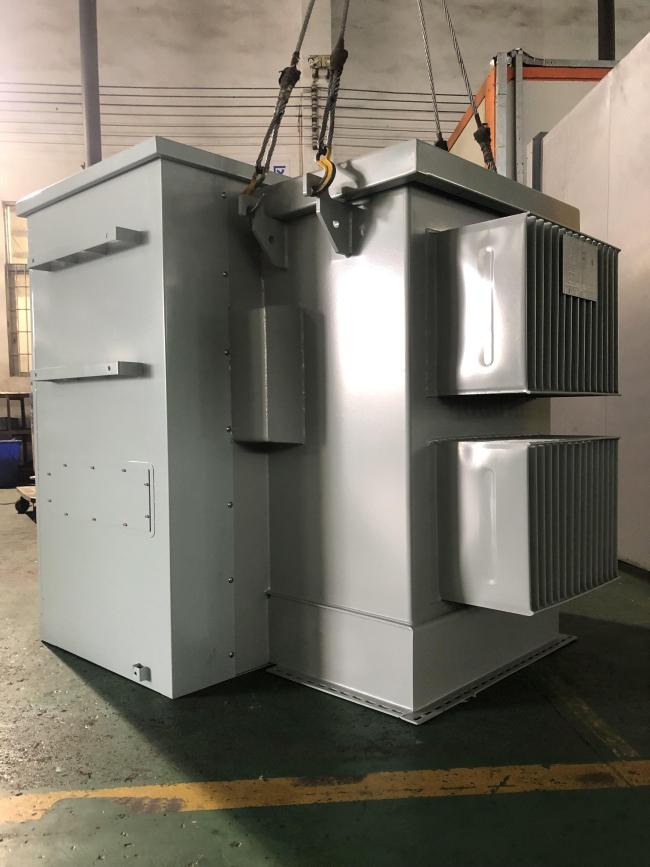

NEMA 3R耐候性304ステンレス鋼エンクロージャーと完全に密閉されたタンク構造を備え、UV耐性のある耐候性エポキシコーティングと組み合わされており、優れた防水性、防塵性、耐腐食性、耐老化性を発揮し、-40℃から+40℃の過酷な周囲温度に適応し、年間を通じて安定した安全な動作を保証します。

主なデータ

技術図面

なぜ私たちを選ぶのか

1. Winley Electricは、容量45kVA～5500kVA、電圧34.5kVまでの三相パッドマウント変圧器の全範囲を製造しています。製品は、DOE 2016、IEEE/ANSI、CSA、IEC、NEMAなどの規格を満たすか、それを超えています。
2. WINLEYが製造する三相パッドマウント変圧器は、UL/cUL認証（認証番号：UL-US-2431836-0、UL-CA-2423202-0）を取得しており、お客様の要件に応じてUL（パートナー認証）を申請できます。
3. 当社の製品は、北米、南米、フィリピンなどに大量に輸出されています。設計・製造における豊富な経験、専門的で信頼性の高いアフターサービスを備えており、7～35日以内に迅速に納品できます。
4. Winley Electricでは、パッドマウント変圧器専用の組立ラインを設置しています。主要設備、安定したサプライチェーン、標準化された生産手順により、バッチ注文を確実に完了し、期日通りに納品できます。月間生産能力は500台以上です。

S仕様

製造プロセス

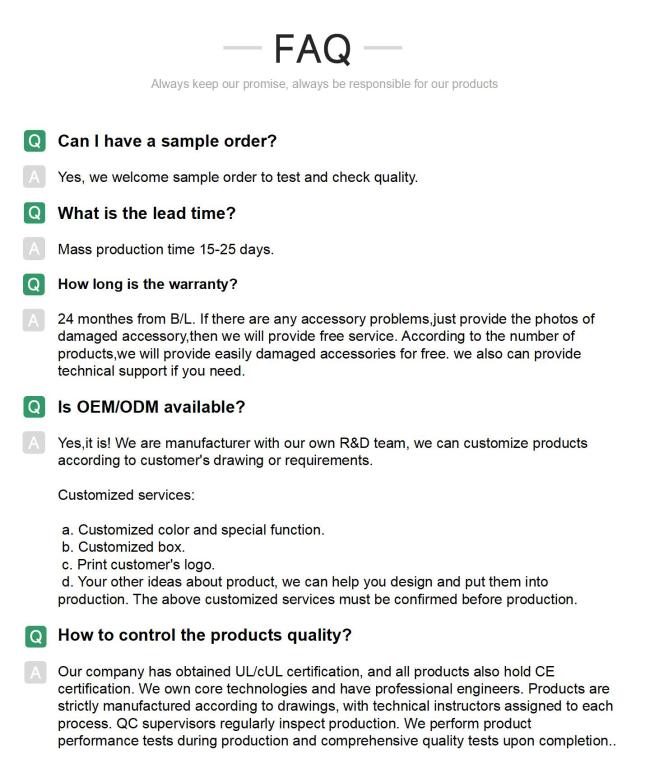

よくある質問
