E315D 315Dの掘削機の振動変速機199-4602の熱処理

価格	200.00-800.00USD
MOQ	1
納期	1-3days
ブランド	TGFQ
原産地	中国
型式番号	E315D 315D
包装の細部	NNERのパッキング:プラスチックフィルム、各項目のための明確なラベルによる覆い。外のパッキング:カートンまたは合板の箱のパッキングサイズ:パッキングタイプによって決まりなさい
支払の言葉	L/C、T/T、D/P、D/A
供給の能力	1000のPCS/月

製品の詳細

製品仕様

Brand Name	TGFQ	型式番号	E315D 315D
原産地	中国	最低順序量	1
Price	200.00-800.00USD	支払の言葉	L/C、T/T、D/P、D/A
供給の能力	1000のPCS/月	受渡し時間	1-3Days
包装の細部	NNERのパッキング:プラスチックフィルム、各項目のための明確なラベルによる覆い。外のパッキング:カートンまたは合板の箱のパッキングサイズ:パッキングタイプによって決まりなさい	製品名	E315Dの掘削機の振動Drvice
モデル	E315D 315D	部品番号	199-4602
パッケージのサイズ	454555 CM	適当な企業	機械類の修理工場、エネルギー及び鉱山
モーターいいえ。	SG04モーター

製品説明

E315D 315D エグババタースイングギアボックス 199-4602 熱処理

中国製 TGFQ ブランド高品質 E315D 315D 掘削機スイングギアボックス

詳細

モデル:E315D 315D
ブランド:TGFQ
部品番号:199〜4602
部品名:掘削機のスイングドライブ
体重:120kg
プロセス:熱処理

製品写真

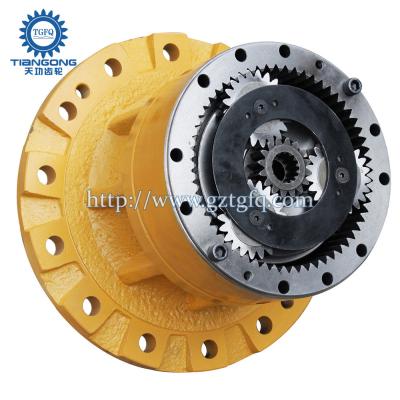

E315D Excavator Swing Gearbox product photo 1

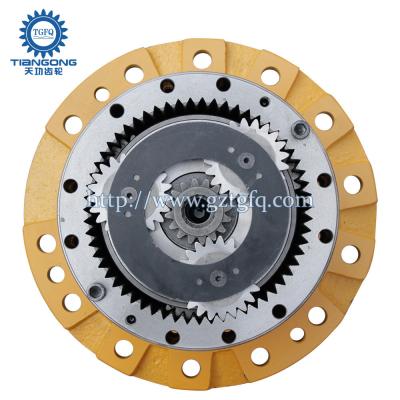

E315D Excavator Swing Gearbox product photo 2

E315D Excavator Swing Gearbox product photo 3

E315D Excavator Swing Gearbox product photo 4

技術図と部品リスト

S/N CJN1-2599
パーツの199-4600, 267-6779, 367-8273 ドライブGP-SWING

E315D Excavator Swing Gearbox technical drawing

ポーズ	第1章	Qty	部品名
1	191~2600	[3]	ギア・プラネタリー
2	191〜2599 年	ラング	キャリア・プラネタリー
3	191〜2604	[3]	ピンスプリング
4	191〜2603	[3]	シャフト・プラネタリ
5	199〜4628	[3]	シャフト・プラネタリ
6	191〜2605	ラング	洗濯機 (30X75X3-MM THK)
7	199〜4629	ラング	ギア・サン
8	199〜4630	ラング	ギア・サン
9	114-8224 M	ラング	BOLT (M20X1.5-THD)
10	199〜4631	ラング	ギアリング
11	093‐6089	単数	ドウェル
12	095-0893	ラング	ピンスプリング
13	7I-7625	ラング	ローラーとしてのベアリング
14	199〜4638	ラング	住宅
15	199〜4632	ラング	シャフトピニオン
16	199-4636 について	ラング	スパッサー
17	199〜4627	[ 詳細 ]	洗濯機
18	199〜4634	ラング	スパッサー
19	199〜4635	ラング	スパッサー
20	199〜4637	ラング	スパッサー
21	148~4744	ラング	軸承 AS
22	8T-4195 M	[19]	BOLT (M10X1.5X30-MM)
23	8T-4121	[19]	洗濯物硬い (11X21X2.5-MM THK)
24	102~6495 年	ラング	シール
25	148〜4748	ラング	カエージ
26	148~4747	ラング	スパッサー (29.5-MM THK)
27	1U-8846 B	ラング	密封剤ガスケット
28	148-4751	ラング	スパッサー (8.3-MM THK)
148-4752 B	ラング	スパッサー (8.275MMTHK)
148-4754 B	ラング	スパッサー (8.25MM THK)
148-4755 B	ラング	スパッサー (8.225MMTHK)
148-4756 B	ラング	スパッサー (8.2-MM THK)
148-4757 B	ラング	スパッサー (8.175-MM THK)
148-4758 B	ラング	スパッサー (8.15MM THK)
148-4759 B	ラング	スパッサー (8.125-MM THK)
148-4760 B	ラング	スパッサー (8.1-MM THK)
148-4761 B	ラング	スパッサー (8.075MMTHK)
148-4762 B	ラング	スパッサー (8.05-MM THK)
148-4763 B	ラング	スパッサー (8.025MMTHK)
148-4764 B	ラング	スパッサー (8MM THK)
169-5520 B	ラング	スパッサー (7.95MMTHK)
169-5521 B	ラング	スパッサー (7.9-MM THK)
169-5522 B	ラング	スパッサー (7.85MMTHK)
169-5523 B	ラング	スパッサー (7.8-MM THK)
29	199〜4624	ラング	キャリア・プラネタリー
30	114~8223	ラング	保持器
31	8C-3347	[3]	PIN-ROLL
32	191〜2602	[ 詳細 ]	洗濯機 (32X56X1.2-MM THK)
33	191〜2601	[3]	ローヤリング
34	199~4625	[3]	ギア・プラネタリー
35	199〜4626	[3]	ローヤリング
B について		必要に応じて使用する
M について		メトリック PART
