CM322522 CM453232SMDチップインダクタ巻線コンポーネント

価格	Contact us
MOQ	10PCS
納期	3-8days
ブランド	QM
原産地	台湾
Certification	ROHS
型式番号	CM322522-100K CM453232
包装の細部	リール/標準パッケージ
支払の言葉	T/T、ウェスタン・ユニオン
供給の能力	50000PCS

製品の詳細

製品仕様

Brand Name	QM	型式番号	CM322522-100K CM453232
Certification	ROHS	原産地	台湾
最低順序量	10pcs	Price	Contact us
支払の言葉	T/T、ウェスタン・ユニオン	供給の能力	50000PCS
受渡し時間	3-8days	包装の細部	リール/標準パッケージ
記述	CM322522 CM453232シリーズ革命的な高い信頼できるワイヤー傷の部品	タイプ	破片誘導器（SMDのタイプ）
許容	J:±5%、K:±10%、M:±20%	サブカテゴリ	誘導器、チョーク及びコイル
シリーズ	CM322522およびCM453232シリーズ	テスト頻度	10.5MHz
インダクタンス	100K （10uH）	適用	コミュニケーション、装置、器械、ビデオ及び音声
ストック	ストック

製品説明

チップインダクタSMDタイプCM322522CM453232シリーズ革新的な高信頼性巻線部品

簡単な紹介：

CM322522およびCM453232シリーズは、通信、機器、機器、ビデオおよびオーディオ用の革新的で信頼性の高い巻線コンポーネントであり、電気回路への部品の高密度取り付けの傾向に対応して開発されました。

特徴：

熱と湿気に対する高い耐性;
機械的衝撃および圧力に対する耐性。
自動的に表面実装される正確な寸法。

材料：

フェライトDRコア

エナメル銅線

錫メッキ銅フラット

エポキシノボラックモルディンドコンパウンド

CM322522電気的特性

部品番号	インダクタンス（µgH）	Q最小	テスト周波数（MHZ）	SRF最小（MHZ）	RDC最大（Ω）	IDC （mA）
CM322522-R12M	0.12±20％	30	25.2	500	0.22	450
CM322522-R15M	0.15±20％	30	25.2	450	0.25	450
CM322522-R18M	0.18±20％	30	25.2	400	0.28	450
CM322522-R22M	0.22±20％	30	25.2	350	0.32	450
CM322522-R27M	0.27±20％	30	25.2	320	0.36	450
CM322522-R33M	0.33±20％	30	25.2	300	0.40	450
CM322522-R39M	0.39±20％	30	25.2	250	0.45	450
CM322522-R47M	0.47±20％	30	25.2	220	0.50	450
CM322522-R56M	0.56±20％	30	25.2	180	0.55	450
CM322522-R68M	0.68±20％	30	25.2	160	0.60	450
CM322522-R82M	0.82±20％	30	25.2	140	0.65	450
CM322522-1R0M	1.0±20％	30	7.96	120	0.70	400
CM322522-1R2M	1.2±20％	30	7.96	100	0.75	390
CM322522-1R5M	1.5±20％	30	7.96	85	0.85	370
CM322522-1R8M	1.8±20％	30	7.96	80	0.90	350
CM322522-2R2M	2.2±20％	30	7.96	75	1.00	320
CM322522-2R7M	2.7±20％	30	7.96	70	1.10	290
CM322522-3R3K	3.3。±10％	30	7.96	60	1.20	260
CM322522-3R9K	3.9±10％	30	7.96	55	1.30	250
CM322522-4R7K	4.7±10％	30	7.96	50	1.50	220
CM322522-5R6K	5.6±10％	30	7.96	47	1.60	200
CM322522-6R8K	6.8±10％	30	7.96	43	1.80	180
CM322522-8R2K	8.2±10％	30	7.96	40	2.00	170
CM322522-100K	10.0±10％	30	2.52	36	2.10	150
CM322522-120K	12.0±10％	30	2.52	33	2.50	140
CM322522-150K	15.0±10％	30	2.52	30	2.80	130
CM322522-180K	18.0±10％	30	2.52	27	3.30	120
CM322522-220K	22.0±10％	30	2.52	25	3.70	110
CM322522-270K	27.0±10％	30	2.52	20	5.00	80
CM322522-330K	33.0±10％	30	2.52	17	5.60	70
CM322522-390K	39.0±10％	30	2.52	16	6.40	65
CM322522-470K	47.0±10％	30	2.52	15	7.00	60
CM322522-560K	56.0±10％	30	2.52	13	8.00	55
CM322522-680K	68.0±10％	30	2.52	12	9.00	50
CM322522-820K	82.0±10％	30	2.52	11	10.00	45
CM322522-101K	100±10％	20	0.796	10	10.00	40
CM322522-121K	120±10％	20	0.796	10	11.00	70
CM322522-151K	150±10％	20	0.796	8	15.00	65
CM322522-181K	180±10％	20	0.796	7	17.00	60
CM322522-221K	220±10％	20	0.796	7	21.00	50

製品の識別：

例：CM322522-100K

1.タイプ：
2.インダクタンス：
3.許容範囲：

CM322522 CM453232
100K（10uH）
J：±5％、K：±10％、M：±20％

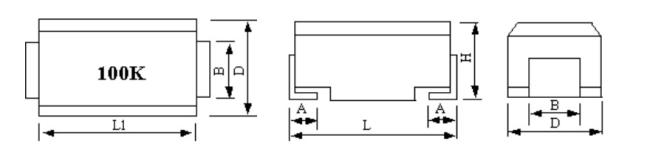

構成：

寸法（mm）	CM322522	CM453232
L	3.2±0.2	4.5±0.3
L1	3.0±0.2	4.3±0.3
H	2.2±0.2	3.2±0.3
D	2.5±0.2	3.2±0.2
A	0.4	0.4
B	1.9±0.1	2.6±0.1

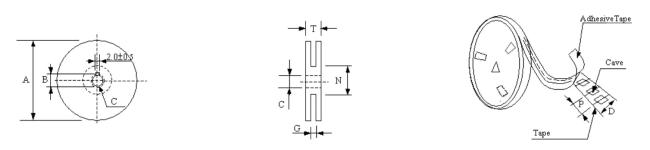

包装

タイプ	A	B	C	D	G	N	T
8mm	178	21.0±0.8	13.0±0.5	8	最大10	50分	14.4最大
12mm	178	21.0±0.8	13.0±0.5	10	最大14	50分	14.4最大

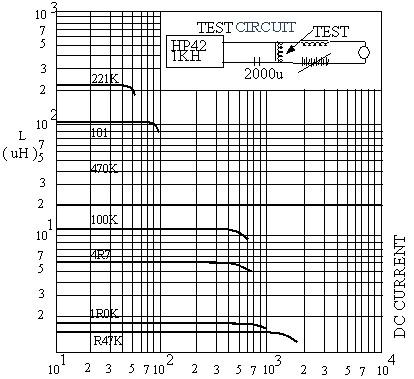

インダクタンスVS。DC重ね合わせ特性

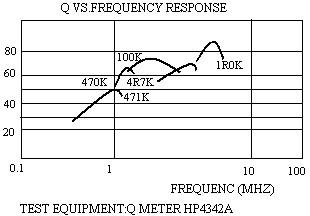

Q VS.周波数応答

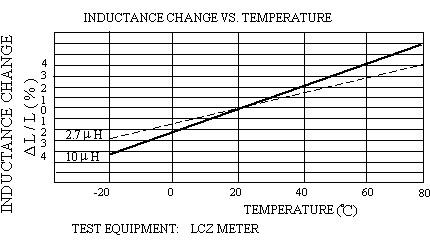

インダクタンスの変化VS。温度

CM453232電気的特性

部品番号	インダクタンス（µH）	Q（最小）	テスト周波数（MHz）	SRF最小（MHz）	RDC最大（Ω）	IDC （mA）
CM453232-R10M	0.10±20％	35	25.2	300	0.18	800
CM453232-R12M	0.12±20％	25	25.2	280	0.20	770
CM453232-R15M	0.15±20％	25	25.2	250	0.22	730
CM453232-R18M	0.18±20％	25	25.2	220	0.24	700
CM453232-R22M	0.22±20％	25	25.2	200	0.25	665
CM453232-R27M	0.27±20％	30	25.2	180	0.26	635
CM453232-R33M	0.33±20％	30	25.2	165	0.28	605
CM453232-R39M	0.39±20％	30	25.2	150	0.30	575
CM453232-R47M	0.47±20％	30	25.2	145	0.32	545
CM453232-R56M	0.56±20％	30	25.2	140	0.36	520
CM453232-R68M	0.68±20％	30	25.2	135	0.40	500
CM453232-R82M	0.82±20％	30	25.2	130	0.45	475
CM453232-1R0K	1.0±20％	40	7.96	100	0.50	450
CM453232-1R2K	1.2±20％	40	7.96	80	0.55	430
CM453232-1R5K	1.5±20％	40	7.96	70	0.55	410
CM453232-1R8K	1.8±20％	40	7.96	60	0.65	390
CM453232-2R2K	2.2±20％	40	7.96	55	0.70	380
CM453232-2R7K	2.7±20％	40	7.96	50	0.75	370
CM453232-3R3K	3.3±10％	40	7.96	45	0.80	355
CM453232-3R9K	3.9±10％	40	7.96	40	0.90	330
CM453232-4R7K	4.7±10％	40	7.96	35	1.00	315
CM453232-5R6K	5.6±10％	40	7.96	33	1.10	300
CM453232-6R8K	6.8±10％	40	7.96	27	1.20	285
CM453232-8R2K	8.2±10％	40	7.96	25	1.40	270
CM453232-100K	10.0±10％	40	2.52	20	1.60	250
CM453232-120K	12.0±10％	40	2.52	18	2.00	225
CM453232-150K	15.0±10％	40	2.52	17	2.50	200
CM453232-180K	18.0±10％	40	2.52	15	2.80	190
CM453232-220K	22.0±10％	40	2.52	13	3.20	180
CM453232-270K	27.0±10％	40	2.52	12	3.60	170
CM453232-330K	33.0±10％	40	2.52	11	4.00	160
CM453232-390K	39.0±10％	40	2.52	10	4.50	150
CM453232-470K	47.0±10％	40	2.52	10	5.00	140
CM453232-560K	56.0±10％	40	2.52	9.0	5.50	135
CM453232-680K	68.0±10％	40	2.52	9.0	6.00	130
CM453232-820K	82.0±10％	40	2.52	8.0	7.00	120
CM453232-101K	100±10％	30	0.796	8.0	8.00	110
CM453232-121K	120±10％	30	0.796	6.0	8.00	110
CM453232-151K	150±10％	30	0.796	5.0	9.00	105
CM453232-181K	180±10％	30	0.796	5.0	9.50	102
CM453232-221K	220±10％	30	0.796	4.0 4.0	10.0	100
CM453232-271K	270±10％	30	0.796	4.0 4.0	12.0	92
CM453232-331K	330±10％	30	0.796	3.5	14.0	85
CM453232-391K	390±10％	30	0.796	3.0	18.0	80
CM453232-471K	470±10％	30	0.796	3.0	26.0	62
CM453232-561K	560±10％	20	0.796	3.0	30.0	50
CM453232-681K	680±10％	20	0.796	3.0	30.0	50
CM453232-821K	820±10％	20	0.796	2.5	35.0	30
CM453232-102K	1000±10％	20	0.252	2.5	40.0	30

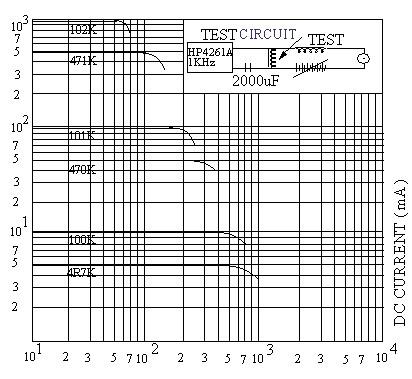

インダクタンスVS。DC重ね合わせ特性

Q VS.周波数応答

インダクタンスの変化VS。温度

機械的特性

要件	特徴	試験方法（DIS C 5321）
ターミナルストレングス	損傷の証拠はありません	端子は0.5Kgfの引っ張りに耐えなければなりません水平方向に
振動	ΔL/ Lは±3％以内でなければなりません。損傷の証拠はありません	p-BoardのX、Y、Zの各方向に2時間、周波数範囲10-55-10HZ、振幅1.5mm
ドロップ	ΔL/ Lは±3％以内でなければなりません。損傷の証拠はありません	コンクリートまたはセメントの地面に1m落下する
はんだ付け熱に対する耐性	損傷の証拠はありません ΔL/ Lは±3％以内でなければなりません	260±5°Cのはんだ（H63A）に10±1秒間浸し、通常の温度で2時間放置します
はんだ付け性	新しいはんだ付けで覆われる90％以上の表面	AV100V60秒
常電圧の誘電体	1000Mohm以上のブレークダウン抵抗の検証なし	DC500V30秒
絶縁抵抗	故障の証拠なし、抵抗器1000Mohm以上	DC 500V30秒
低温特徴	損傷の証拠はありません、 ΔL/ Lは±5％以内、Q / Qは±30％以内	260±5°Cのはんだ（H63A）に10±1秒間浸し、通常の温度で2時間放置します。
温度サイクリング	損傷の形跡はなく、ΔL/ Lは±5以内	30分間保持します。TEMPで。TEMPの5サイクルの場合で-25°C〜 + 85°Cの。低から高に変更し、VV
温度特性	ΔL/ Lは±3％以内	-25°C〜 + 85°Cの温度で測定されるΔL/ L
水分負荷特性	損傷の証拠はありません、 ΔL/ Lは±5％以内、Q / Qは±30以内	TEMP.40±2°C、湿度90〜95％96±2時間、測定は通常のTEMPで1〜2時間後に実行する必要があります。
高温。過負荷特性	損傷の証拠はありません、 ΔL/ Lは±5％以内、Q / Qは±30以内	TEMP.85±2°Cの浴に96±2時間放置し、通常のTEMPで1〜2時間後に測定を行います。
