| 価格 | Negotiation |
| MOQ | 1 pcs |
| 納期 | 3-12 working days |
| ブランド | E-link |
| Place of Origin | China |
| Model Number | LNK-SDI-8V Series |
| Packaging Details | Carton Packaging |
| Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month |
| Brand Name | E-link | Model Number | LNK-SDI-8V Series |
| Place of Origin | China | Minimum Order Quantity | 1 pcs |
| Price | Negotiation | Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month | Delivery Time | 3-12 working days |
| Packaging Details | Carton Packaging | Dimensions (LxWxH) | 19inch 1U (483 x 220 x 44.45mm ) |
| Weight | 7KG/pair | Casing | Aluminum Case |
| Mounting Options | Rack mount | Operating Temperature (℃) | -20℃～+70℃ |
| Storage Temperature (℃) | -40℃～+80℃ |
利点s
ほら8チャネル SD/HD/3G-SDI 光ファイバーによるビデオ送信
ほら信号の完全性を確保するための自動ケーブル均衡
ほら自動リクロッキング 270Mbit/s - 1.48Gbit/s - 3Gbit/s
ほら3G-SDIカメラシステムと直接互換性があり,RS-485データプロトコルをサポートする
ほら長距離トランスミッション能力 少なくとも10km (6.2マイル),最大120km
ほら産業用ターミナルブロックの電源入力
ほらホットスワップとホットプラグをサポート
ほら完全デジタル非圧縮放送レベル伝送
ほら超光学動力範囲で,使用前に調整する必要がないこと.
ほら光ファイバーWDM/CWDM/DWDM技術
ほらトラブルシューティングとモニタリングのためのリアルタイム状態 LED インジケーター
ほら産業レベルの超広い温度範囲で,様々な環境に適応できる.
概要
LNK-SDI8Vシリーズサポート 8- チャンネルSD/HD/3G-SDI標準高画質 ビデオ信号は,シングル光ファイバーケーブルローカルで信号を監視するSD/HD/3G-SDIループ出力. E-リンク 3G-SDI ファイバーコンバーター上のビデオは, 1080P 3G-SDI 信号のための送信機と受信機を1つ含む. E-リンク SD / HD / 3G-SDI ファイバー変換機は,同時に 8-Ch SD/HD/3G を送信することができます -SDIビデオ,1-ChバックRS-485データ,単一の光ファイバーを通る信号. 放送標準までビデオ品質,CDレベルまでオーディオ品質をサポートバックRS-485 データ通信形式
テクニカルインデックス
|
ファイバー・オプティカル・インターフェース |
|
|
ファイバーインターフェース |
Sインプレックス LC |
|
送信距離 |
550mから20km |
|
波長 |
1310nm/1550nm |
|
ビデオ |
|
|
ビデオインターフェース |
BNC |
|
ビデオ 入力/出力インペダンス |
75Ω |
|
ビデオ入力/出力電圧 |
典型的な:1Vpp 最低0.5Vpp 最大1.5Vpp |
|
ビデオビットレート |
最大 3.2Gb/s |
|
利回り (10%)ほら90% APL) |
|
|
SDI フォーマットサポート |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59. オーケストラがやってる94 |
|
|
1080i 23/24/30/50/5994 |
|
|
1080P 23.98/24/30/50/60 |
|
|
ビデオ SDI 標準 |
270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
|
SMPTE425M3Gb/s マッピング (SDI) |
|
|
SMPTE424M 3Gb/s シリアルインターフェイス (SDI) |
|
|
データ |
|
|
物理インターフェース |
工業標準のスクリューターミナル |
|
データ型 |
RS4を逆方向に85 |
|
周波数/レートサポート |
RS485では最大57,600bps |
|
BER |
9 |
|
電気 |
|
|
電源アダプタ |
AC 1102 ~ 220V |
|
電力消費量 |
5W |
|
LED インジケーター |
|
|
SDI A/B/C/D/E/F/G/H |
SDI ビデオ |
|
PWR |
電源 |
|
メカニカル |
|
|
尺寸 (LxWxH) |
19インチ 1U (483 × 220 × 44.45mm) |
|
W八 |
7kg/ペア |
|
ケース |
アルミケース |
|
マウントオプション |
ラックマウント |
|
環境問題 |
|
|
作業温度 |
-20°C+70°C |
|
貯蔵温度 |
-40歳°C+80°C |
|
作業湿度 |
0~95% |
|
MTBF |
≥100000時間 |
注文情報
|
モデル |
記述 |
|
LNK-SDI-8V |
19インチ 1U 8-ChHD-SDI 20km,SM, ロープアウトとビデオLC1つの送信機と1つの受信機を含む. |
|
LNK-SDI-8V1R |
19インチ 1U 8-ChHD-SDI Loop-out のビデオ +1-Ch RS485 リバースデータ 20km SMLC1つの送信機と1つの受信機を含む. |
|
LNK-SDI-8V1A |
19インチ 1U 8-ChHD-SDI ロップアウト + 1 Ch 前進音声 20km,SMLC1つの送信機と1つの受信機を含む. |
|
LNK-3GSDI-8V |
19インチ 1U 8-Ch3G-SDI 1080Pのビデオ 20km,SM,LC1つの送信機と1つの受信機を含む. |
|
LNK-3GSDI-8V1R |
19インチ 1U 8-Ch3G-SDI ループアウト付きの1080Pビデオ +1-Ch RS485 リバースデータ 20km SMLC1つの送信機と1つの受信機を含む. |
|
LNK-3GSDI-8V1A |
19インチ 1U 8-Ch3G-SDI 1080Pの動画とループアウト + 1Ch前音声,20km,SM,LC1つの送信機と1つの受信機を含む. |

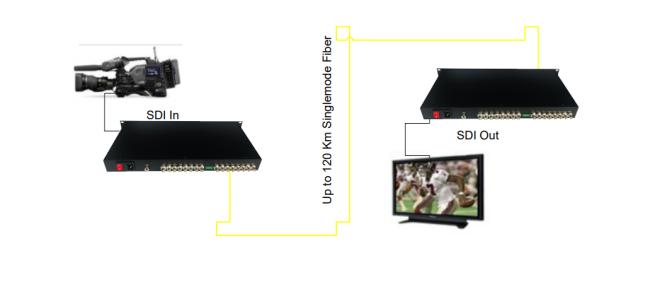

適用する
