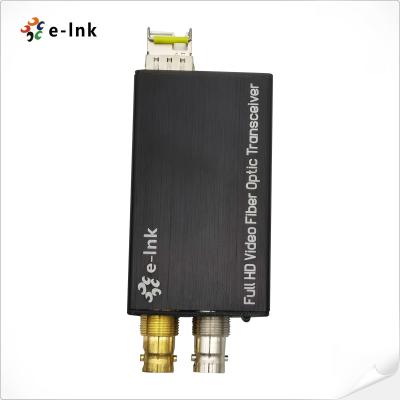

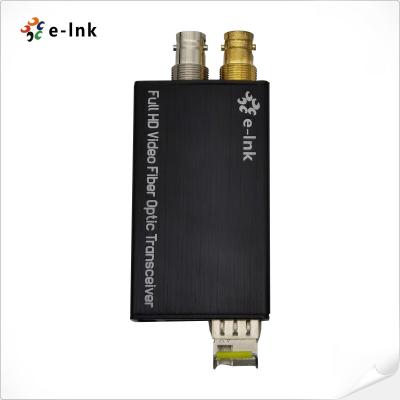

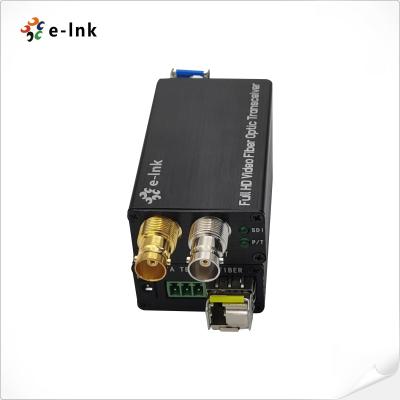

ミニ双方向HD/3G-SDIからファイバー変換器

価格	Negotiation
MOQ	1 pcs
納期	3-12 working days
ブランド	E-link
Place of Origin	China
Model Number	LNK-M3G-BI20 Series
Packaging Details	Carton Packaging
Payment Terms	L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability	1000 pcs/month

製品の詳細

製品仕様

Brand Name	E-link	Model Number	LNK-M3G-BI20 Series
Place of Origin	China	Minimum Order Quantity	1 pcs
Price	Negotiation	Payment Terms	L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability	1000 pcs/month	Delivery Time	3-12 working days
Packaging Details	Carton Packaging	Dimensions (LxWxH)	80 x 40 x 20 mm
Weight	0.8KG/pair	Casing	Aluminum Case
Mounting Options	Desktop	Operating Temperature (℃)	-20℃～+70℃
Storage Temperature	-40℃～+80℃

製品説明

ミニ双方向 HD/3G-SDI to ファイバーコンバーター

利点

► 各チャンネルには、4チャンネルのオーディオが埋め込まれています。

► 自動ケーブルイコライゼーション、3.2 Gb/s未満のすべてのレートで使用 (Belden 1694A);

► 自動リクロッキング 270Mbit/s - 1.48Gbit/s - 3Gbit/s

► HD-SDIカメラシステムと直接互換性があります

► 最大80kmの長距離伝送能力

► ホットスワップとホットプラグ;

► すべての病理パターンを処理し、完全にデジタルな非圧縮放送レベルの伝送;

► 動作状態を監視するためのLEDステータス表示;

► 超光学ダイナミックレンジと調整不要;

► 業界レベルの超広温度範囲 (-20℃~+70℃)、さまざまな環境に適応;

概要

LNK-M3G-BI20 シリーズ ミニタイプ 3G/HD-SDI ファイバーコンバーター 1-をサポートCチャンネル双方向 3G/HD-SDI ビデオ (オーディオ埋め込み) 光ファイバーケーブル経由. E-link 3G/HD-SDI ビデオオーバーファイバーコンバーターには、1080P 3G用の送信機と受信機が1つずつ含まれています/HD-SDI信号。すべての病理パターンを処理し、完全にデジタルな非圧縮放送レベルの伝送. それは’セキュリティシステム、ビデオ会議、放送、ライブイベントなどで広く使用されています。

技術インデックス

光ファイバーインターフェース
ファイバーインターフェース	Simplex LC
伝送距離	0-20Km (その他の距離も利用可能)
波長	1310nm/1550nm
ビデオ
ビデオインターフェース	BNC
ビデオ入力/出力インピーダンス	75Ω
ビデオ入力/出力電圧	標準:1Vpp, 最小0.5Vpp、最大1.5Vpp
ビデオビットレート	最大3.2Gb/s
差動ゲイン (10%～90% APL)
SDIフォーマットサポート	625/25 PAL
	525/29.97 NTSC、525/23.98 NTSC
	720p50、720p59.94
	1080i 23/24/30/50/59.94
	1080P 23.98/24/30/50/60
ビデオSDI規格	270Mbps (SD-SDI)、1.485Gbps/M(HD-SDI)
	SMPTE425M3Gb/s マッピング(3G-SDI)
	SMPTE424M 3Gb/s シリアルインターフェース(3G-SDI)
電気的
電源アダプター	DC 5~12V
消費電力	5W
LEDインジケーター
SDI	SDIビデオ
P/T	電源
機械的
寸法 (LxWxH)	80 x 40 x 20 mm
W八	0.8KG/ペア
ケーシング	アルミニウムケース
取り付けオプション	デスクトップ
環境
動作温度	-20℃～+70℃
保管温度	-40℃～+80℃
動作湿度	0~95%
MTBF	≥100000時間

注文情報

モデル	説明
LN K-MHD-BIMM	ミニタイプ双方向 HD-SDI ファイバーコンバーターへ、 MMF, LCファイバーコネクタ 500メートル, 送信機と受信機を含み、ペアで使用
LNK-MHD-BI20	ミニタイプ双方向 HD-SDI ファイバーコンバーターへ、 SMF, LCファイバーコネクタ 20KM, 送信機と受信機を含み、ペアで使用
LNK-MHD-BI40	ミニタイプ双方向 HD-SDI ファイバーコンバーターへ、 SMF, LCファイバーコネクタ 40KM, 送信機と受信機を含み、ペアで使用

モデル	説明
LNK-M3G-BIMM	ミニタイプ双方向 3G-SDI ファイバーコンバーターへ、 MMF, LCファイバーコネクタ 500メートル, 送信機と受信機を含み、ペアで使用
LNK-M3G-BI20	ミニタイプ双方向 3G-SDI ファイバーコンバーターへ、 SMF, LCファイバーコネクタ 20KM, 送信機と受信機を含み、ペアで使用
LNK-M3G-BI40	ミニタイプ双方向 3G-SDI ファイバーコンバーターへ、 SMF, LCファイバーコネクタ 40KM, 送信機と受信機を含み、ペアで使用
