| 価格 | Negotiation |
| MOQ | 1 pcs |
| 納期 | 3-12 working days |
| ブランド | E-link |
| Place of Origin | China |
| Model Number | LNK-M3G-1V Series |
| Packaging Details | Carton Packaging |
| Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month |
| Brand Name | E-link | Model Number | LNK-M3G-1V Series |
| Place of Origin | China | Minimum Order Quantity | 1 pcs |
| Price | Negotiation | Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month | Delivery Time | 3-12 working days |
| Packaging Details | Carton Packaging | Dimensions (LxWxH) | 73 x 44 x 17 mm (TX) ; 73 x 44 x 17 mm (RX) ;185 x 132 x 100 mm (Package) |
| Weight | 75g (TX); 75g (RX) ;450g (Package) | Casing | Aluminum Case |
| Mounting Options | Desktop | Operating Temperature (℃) | -20℃～+70℃ |
| Storage Temperature | -40℃～+80℃ |
利点
ほら各チャンネルには8チャンネル音声が埋め込まれています.
ほら自動ケーブル均衡,3.2 Gb/s以下のすべての速度に使用する (Belden 1694A).
ほら自動リクロッキング 270Mbit/s - 1.48Gbit/s - 3Gbit/s
ほらSDI カメラシステムと直接互換性がある
ほら長距離トランスミッション能力80kmまで
ほらホットスワップとホットプラグ
ほらすべての病理パターンを処理する 完全デジタル非圧縮放送レベル送信
ほら作業条件を監視するためのLED状態表示
ほら超光学動力範囲と調節自由
ほら1470~1610nm CWDM波長はオプションである.
ほら産業レベルでの超広い温度範囲 (−20°C~+70°C),様々な環境に適応可能.
概要

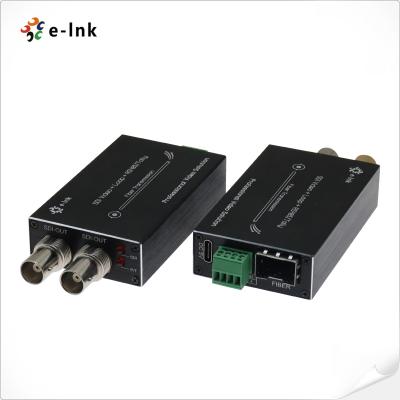

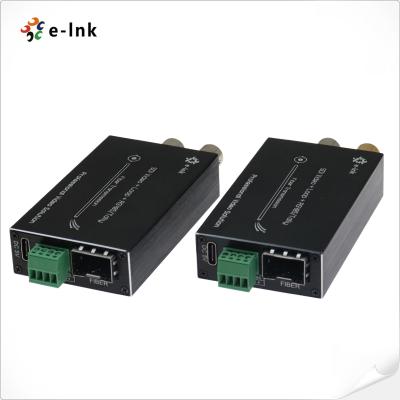

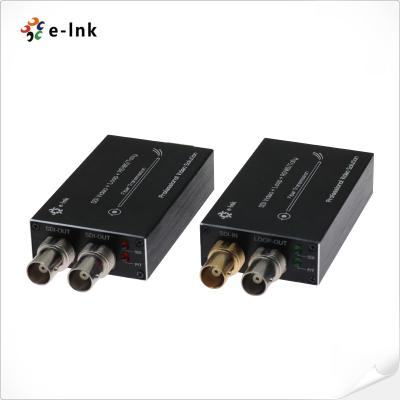

LNKはM について3Gは1Vシリーズ ミニタイプ 3G/HD-SDI ファイバーコンバーター1チャネル3Gに対応/HD-SDIビデオ(音声組み込み) & 計数& リバース RS485 信号 光ファイバーケーブル経由で送信,3Gで信号をモニターします/HD- SDIループ出力 Eリンク3G/HD-SDI ファイバーコンバーター上のビデオは,1つの送信機と1つの受信機を含む 1080P 3G/HD-SDI信号
テクニカルインデックス
|
ファイバー・オプティカル・インターフェース |
|
|
ファイバーインターフェース |
Sインプレックス LC |
|
送信距離 |
550mから20km |
|
波長 |
1310nm/1550nm |
|
ビデオ |
|
|
ビデオインターフェース |
BNC |
|
ビデオ 入力/出力インペダンス |
75Ω |
|
ビデオ入力/出力電圧 |
典型的な:1Vpp 最低0.5Vpp 最大1.5Vpp |
|
ビデオビットレート |
最大 3.2Gb/s |
|
利回り (10%)ほら90% APL) |
|
|
SDI フォーマットサポート |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59. オーケストラがやってる94 |
|
|
1080i 23/24/30/50/5994 |
|
|
1080P 23.98/24/30/50/60 |
|
|
ビデオ SDI 標準 |
270Mbps (SD-SDI),1.485Gbps/M ((HD-SDI) |
|
SMPTE425M3Gb/s マッピング (SDI) |
|
|
SMPTE424M 3Gb/s シリアルインターフェイス (SDI) |
|
|
データ |
|
|
物理インターフェース |
工業標準のスクリューターミナル |
|
データ型 |
タリー&リバース RS485 |
|
周波数/レートサポート |
RS422の最大115200bps RS485では最大57,600bps |
|
BER |
9 |
|
電気 |
|
|
電源アダプタ |
DC 5V |
|
電力消費量 |
5W |
|
LED インジケーター |
|
|
SDI |
SDI ビデオ |
|
P/T |
電源 |
|
メカニカル |
|
|
尺寸 (LxWxH) |
73 x 44 x17 mm (TX) 73 x 44 x17 mm (RX) 185 x132 x100 mm (パッケージ) |
|
W八 |
75g (TX) 75g (RX) 450g (パッケージ) |
|
ケース |
アルミケース |
|
マウントオプション |
デスクトップ |
|
環境問題 |
|
|
作業温度 |
-20°C+70°C |
|
貯蔵温度 |
-40歳°C+80°C |
|
作業湿度 |
0~95% |
|
MTBF |
≥100000時間 |
注文情報
|
モデル |
記述 |
|
LNK-M3G-1V-MM |
ミニタイプ3G-SDIファイバーコンバーターに計数&RS485を逆方向に そしてループアウト金融機関, LCファイバーコネクタ500メートル送信機と受信機を含む,ペアで使用される |
|
LNK-M3G-1V-20 |
ミニタイプ3G-SDI ファイバーコンバーターに計数&RS485を逆方向に そしてループアウトSMF, LCファイバーコネクタ20KM送信機と受信機を含む,ペアで使用される |
|
LNK-M3G-1V-40 |
ミニタイプ3G-SDI ファイバーコンバーターに計数&RS485を逆方向に そしてループアウトSMF, LCファイバーコネクタ40KM送信機と受信機を含む,ペアで使用される |
