製品の詳細

ミニ型3G-SDI to Fiberコンバーター（タリー＆リバースRS485付き）

ミニ型3G-SDI to Fiberコンバーター（タリー＆リバースRS485付き）の利点

► 各チャンネルには8-チャンネルオーディオが埋め込まれています。

► 自動ケーブルイコライゼーション、3.2 Gb/s以下のすべてのレートで使用（Belden 1694A）;

► 自動リクロッキング270Mbit/s - 1.48Gbit/s - 3Gbit/s

► 直接互換性がありますSDIカメラシステム

► 最大80 kmの長距離伝送能力

► Hotスワップとホットプラグ;

► すべての病理パターンを処理し、完全にデジタルな非圧縮放送レベルの伝送;

► 動作状態を監視するためのLEDステータス表示;

► 超光学ダイナミックレンジと調整不要;

► 1470〜1610nm CWDM波長オプション;

► 業界レベルの超広温度範囲（-20℃〜+70℃）、さまざまな環境に適応;

ミニ型3G-SDI to Fiberコンバーター（タリー＆リバースRS485付き）の概要

LNK-M3G-1Vシリーズミニ型3G/HD-SDIファイバーコンバーターは、1チャンネルの3G/HD-SDIビデオ

(オーディオ埋め込み) &タリー&リバースRS485信号を光ファイバーケーブルを介して送信します, そして監視します

3G/HD-SDIループ出力でローカルに信号を送信します。E-link 3G/HD-SDIビデオオーバーファイバーコンバーター

には、1080P 3G/HD-SDI信号用の送信機と受信機が1つずつ含まれています。

ミニ型3G-SDI to Fiberコンバーター（タリー＆リバースRS485付き）の技術インデックス

光ファイバーインターフェース
ファイバーインターフェース	Simplex LC
伝送距離	550m-20Km
波長	1310nm/1550nm
ビデオ
ビデオインターフェース	BNC
ビデオ入力/出力インピーダンス	75Ω
ビデオ入力/出力電圧	標準：1Vpp、最小0.5Vpp、最大1.5Vpp
ビデオビットレート	最大3.2Gb/s
差動ゲイン（10%～90% APL）
SDIフォーマットサポート	625/25 PAL
	525/29.97 NTSC、525/23.98 NTSC
	720p50、720p59.94
	1080i 23/24/30/50/59.94
	1080P 23.98/24/30/50/60
ビデオSDI規格	270Mbps（SD-SDI）、1.485Gbps/M（HD-SDI）
	SMPTE425M3Gb/sマッピング（3G-SDI）
	SMPTE424M 3Gb/sシリアルインターフェース（3G-SDI）
データ
物理インターフェース	工業規格ネジ端子
データタイプ	タリー＆リバースRS485
周波数/レートサポート	RS422の最大115200bps RS485の最大57600bps
BER	⁹
電気的
電源アダプター	DC 5V
消費電力	5W
LEDインジケーター
SDI	SDIビデオ
P/T	電源
機械的
寸法（LxWxH）	73 x 44 x17 mm (TX) 73 x 44 x17 mm (RX) 185 x132 x100 mm (パッケージ)
Weight	75g（TX） 75g（RX） 450g（パッケージ）
ケーシング	アルミニウムケース
取り付けオプション	デスクトップ
環境
動作温度	-20℃～+70℃
保管温度	-40℃～+80℃
動作湿度	0〜95％
MTBF	≥100000時間

ミニ型3G-SDI to Fiberコンバーター（タリー＆リバースRS485付き）注文情報

モデル	説明
LNK-M3G-1V-MM	ミニ型3G-SDIto Fiberコンバーターwithタリー&リバースRS485 およびループアウト、MMF, LCファイバーコネクタ500メートル, 送信機と受信機を含み、ペアで使用
LNK-M3G-1V-20	ミニ型3G-SDI to Fiberコンバーターwithタリー&リバースRS485 およびループアウト、SMF, LCファイバーコネクタ20KM, 送信機と受信機を含み、ペアで使用
LNK-M3G-1V-40	ミニ型3G-SDI to Fiberコンバーターwithタリー&リバースRS485 およびループアウト、SMF, LCファイバーコネクタ40KM, 送信機と受信機を含み、ペアで使用

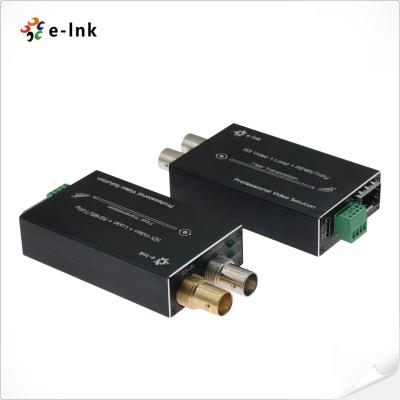

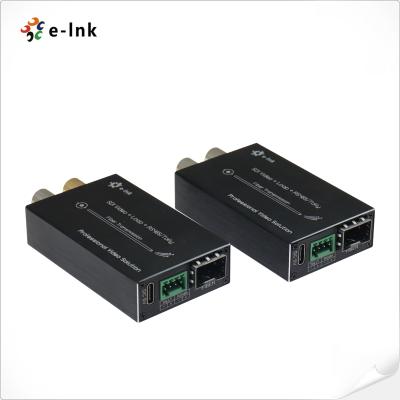

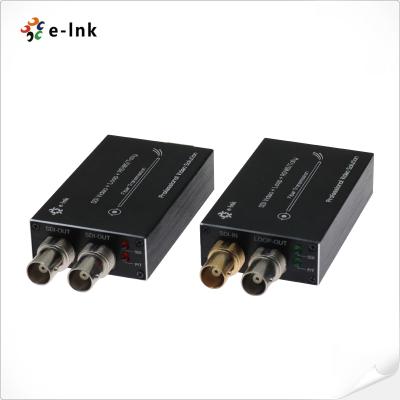

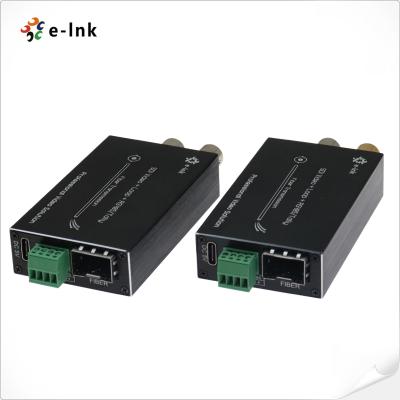

ミニ型3G-SDI to Fiberコンバーター（タリー＆リバースRS485付き）画像

ミニ型3G-SDI to Fiberコンバーター（タリー＆リバースRS485付き）アプリケーション

ミニ型 3G-SDI - 光ファイバーコンバーター (タリー & リバース RS485 付き)
