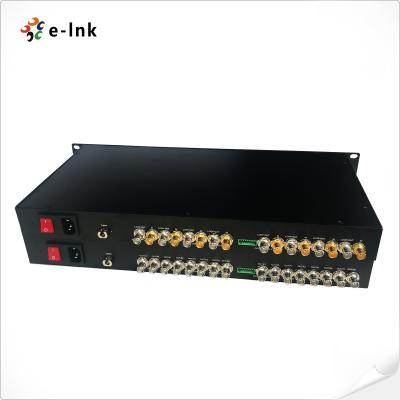

3G HD SDI 光ファイバー多重化装置、RS422 オーディオ、イーサネット、タリー、インターコム、リターンビデオ

RS422オーディオイーサネットタリーインターコムリターンビデオ付き3G HD SDIファイバーマルチプレクサ モデル: LNK-MSDIシリーズ  製品説明と概要 3G/HD/SD-SDI、RS422、オーディオ、イーサネット、タリー、インターコム、リターンビデオオーバーファイバーマルチプレクサは、プロフェッショナルな放送およびライブ制作環境向けの包括的な信号統合ソリューションです。 この高度なファイバーマルチプレクサは、SMPTE 424M-2006、292、および259規格に準拠した3G-SDI、HD-SDI、およびSD-SDIビデオ信号の同時伝送をサポートし、RS422カメラ制御、双方向オーディオ、10/100Base-Tイーサネット、タリーなどの複数の補助チャネルを統合します。 信号、インターコム通信、およびリターンビデオフィード。このシステムは、すべての必須放送信号を単一のマルチモードまたはシングルモード光ファイバーケーブルに効率的に統合し、複雑な制作環境におけるケーブルインフラストラクチャを大幅に簡素化します。 マルチカメラ放送アプリケーション向けに設計されたこのマルチプレクサは、カメラユニットとベースステーション機器間の完全な信号経路を確立します。フォワードチャネルは、カメラから制御室へ、原型の3G/HD-SDIビデオを伝送し、リターンパスは、プログラムビデオ、ジェロックリファレンス、インターコム通信、タリーインジケーター、およびイーサネットデータをカメラ位置に返します。この双方向機能は、完全なリモートカメラ制御と、ライブ放送やリモート制作シナリオに不可欠な、制作クルーとカメラオペレーター間のリアルタイム通信を可能にします。 このシステムの堅牢な設計により、スタジオ環境と要求の厳しい現場制作条件の両方で信頼性の高い動作が保証されます。モバイルアプリケーション用のタクティカルファイバーケーブルまたは固定設置用のSMPTEハイブリッドファイバーアセンブリのいずれかを使用することで、このマルチプレクサは電磁干渉とグランドループの問題に対する完全な耐性を提供します。これにより、屋外放送、スポーツイベント、ニュース収集、および信号の完全性と運用上の信頼性が最重要となるスタジオ制作に特に適しています。単一のファイバー接続を介して複数の信号タイプを統合することにより、システムはケーブルのかさばりとセットアップ時間を劇的に削減し、すべての送信信号で最高の放送品質基準を維持します。 主な機能の箇条書き マルチスタンダードビデオサポート 424M、292M、259M、およびDVB-ASIを含むSMPTE 3G/HD/SD-SDI規格に準拠 堅牢な信号処理 最適な信号完全性のために自動ケーブルイコライゼーションを使用して、すべての病理学的テストパターンを処理 高度なクロックリカバリ 270Mbpsから3Gbpsのデータレートでの自動再クロック、精密なタイミング復元 統合された放送通信 リモートコントロール、タリー、インターコムオーディオ、リターンビデオチャネルの包括的なサポート ネットワーク接続 データ伝送とデバイス管理用の10/100イーサネットチャネル ユニバーサルシリアル制御 カメラおよびデバイス制御用のRS-232、RS-422、およびRS-485プロトコルと互換性があります 柔軟なファイバー展開 シングルモードファイバーで最大10km、マルチモードファイバーで300mまでの伝送 プロフェッショナルな電源管理 連続動作のためのホットスワップ可能な機能を備えた端子台電源入力 拡張温度動作さまざまな環境に対応する-10℃から75℃の工業グレードの動作温度範囲 放送グレードの信頼性プロフェッショナルな放送および制作アプリケーションでの連続動作向けに設計 技術仕様とインデックス一般仕様 動作温度-10℃～+75℃ 保管温度-40℃～85℃ 湿度0～95％（結露しないこと） 入力電源DC5V 3A 消費電力15W 正味重量4kg 外観サイズ172mm*167mm*45mm（LxWxH） 光ファイバー 波長 1310nm / 1550nm / CWDM 出力  -6~-1dBm Rx感度 <-18dBm 伝送距離 SMファイバー10+km、MMファイバー300m 光コネクタ Dal LC /FC/ST/SC/MX/ Lemo / Neutrino（オプション） SDI入力/出力 信号形式 SMPTE 424M、SMPTE 292M、SMPTE 259M データレート 270Mbit/s - 1.48Gbit/s - 3Gbit/s ケーブルイコライゼーション 自動ケーブルEQ（Bel den 1694Aケーブル） 250m @ 270Mbit/s、140m @ 1.5Gbit/s、80m @ 3Gbit/s SDIインターフェース BNC 75オーム インターコム カメラ光アダプター インターフェース 4ピンXLR（オス）/5ピンXLR（メス）/ 3.5mmヘッドセットジャック マイク ミュートとプリエンプト付きのマイク入力 ヘッドフォン 音量調整付き オーディオ バランスまたはアンバランスラインレベル タリー カメラ光アダプター インターフェース 4ピンエアヘッドまたは3ピンミニXLR 出力 ドライコンタクトクロージャまたはウェット+12V オン：ショートまたは+12V  全二重/半二重 大規模会場のライブ制作と信号配信 インターフェース 工業規格の端子台 データ RS422 /RS232/RS485 イーサネット ポート 10/100 Base-T、RJ-45コネクタ 動作モード  全二重/半二重 大規模会場のライブ制作と信号配信 10 M bps & 100 M bpsイーサネット（自動適応） アプリケーションシナリオ マルチカメラライブ放送制作システム 屋外放送およびリモート制作セットアップ スポーツイベントマルチカメラ信号伝送 テレビスタジオカメラインターコムおよび制御システム 大規模会場のライブ制作と信号配信
