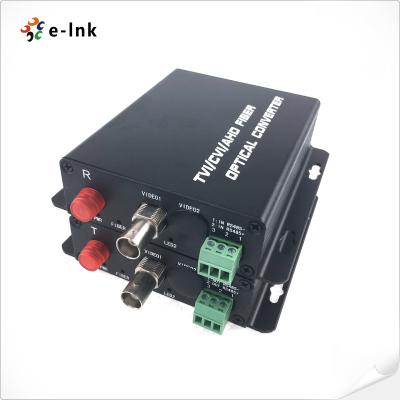

1チャンネル HD-AHD/HD-CVI/HD-TVI/CVBS 4-in-1 ビデオ光ファイバーコンバーター 720p/50 720p/60 1080p/25 1080p/30 ビデオなど対応

1Ch HD-AHD/HD-CVI/HD-TVI/CVBS 4イン1 ビデオファイバー変換器 モデル:LNKは1 ACTシリーズ 概要 1Ch HD-AHD/HD-CVI/HD-TVI/CVBS 4-in-1 ビデオファイバーコンバーターは,高度な圧縮されていない 高画質複合ビデオ伝送技術と高速デジタル光学伝送ソリューション 4種類のビデオ信号 (AHD,HD-CVI,HD-TVI,CVBS) を光信号に正確に変換する この1Ch 4イン1のビデオファイバートランシーバーは, 単一ファイバーの通信能力があり,同時に1つのチャンネルを 上記のビデオ信号を"つのマルチモードまたは単モード光ファイバーのみで送信し,効率的なコスト削減 光ファイバーケーブル配送資源と導入コスト わかった 電子および光学的な調整の必要性を排除する設計で装備されている装置 シグナル校正手順に手動的な介入を必要とせず,デバッグと操作を大幅に簡素化します. リアルタイムで LED 状態表示の複数のグループで装備されています. 電源,ビデオ信号,光信号などの動作状態を表示し,迅速に 1Ch HD-AHD/HD-CVI/HD-TVI/CVBS 4-in-1は,インストールに適応できる ビデオファイバーコンバーターは,スタンドアロンインストールとラックマウントインストールという2つのインストールオプションを提供しています. 前者は小規模なステーションや一時的な展開に適しており,後者は互換性があります. 標準的な19インチラックで 標準化された設備室の配置の要件を満たします わかった このデバイスは,複数の入力仕様をサポートします. 25/30/50/60fps@720Pと 25/30fps@1080Pで,主流のHDとSDビデオと互換性がある 捕獲装置 わかった 特徴 ほら非圧縮コード技術 ほら入力ビデオの形式を自動的に識別します ほらAHD,HDCVI,HD-TVIまたはCVBS信号を組み合わせて,光ファイバーケーブルを介して同時にPTZデータRS485を制御する送信をサポートする ほら720p/50,720p/60,1080p/25,1080p/30のビデオをサポートする ほらLED インジケーターで機能モードを表示する ほら産業用温度範囲が広い ほらプラグ・アンド・プレイ シンプルなインストール ほら広範囲の温度適用: -15oC ~ 65oC       テクニカルインデックス 光ファイバー 波長 WDM:1310nm/1550nm 出力 -8~3dBm オプティックファイバー 50/125u マルチモード,62.5/125u マルチモード,9/125u シングルモード Rx 感受性 -26dBm オプティカルコネクタ FC (デフォルト),STまたはSC (オプション) 送信距離 0~550M (MM) / 0~80KM (SM) (デフォルト距離は20Km) ビデオ チャンネル数 1 入力/出力インペダンス 75オム (不均衡) 標準的なビデオ入力/出力電圧 1.0Vp-p ビデオ帯域幅 50MHz サンプリング 帯域幅 8ビット 採取頻度 108MHz シグナルとノイズ比 >67dB 昇降と衰退の時間 <0.8ns オプティカル・シグナル 内在ジッター <0.2 IU 差異的な利益 <±10.5% 差分相 <±1° コネクタ BNC ビデオピクセル/解像度をサポートする 1280 ((H) x720 ((V) @30Hz/1MPX 1280 (H) x720 (V) @50Hz/1MPX 1280 (H) x960 (V) @30Hz/1.3MPX 1920 ((H) x1080 ((V) @30Hz/2MPX PTZデータ 議定書 デフォルト: RS485 (RS232/RS422 オプション) チャンネル数 1 コネクタ 3ピンのターミナルブロック データレート 0〜200Kbps 指示 デフォルト:RxからTxまでのSimplex (BIDIデュプレックスオプション) 環境問題 動作温度: -15°Cから65°C (5°F から 149°F) 保存温度: -40°Cから85°C (-40°Fから185°F) 相対湿度: 5%~95% 凝縮しない MTBF >1001000時間 電気・機械 入力電源: DC5V 2A 電力消費量: ≤6W LED インジケーター: 繊維 繊維 ステータス ビデオ LED データ データ状態 PWR パワー状態 サイズ (WxDxH): 104 x104 x28 mm (720P) 104 x104 x28 mm (1080P) 体重: 1キロ (720P) 1KG ((1080P) ケース: メタルケース マウントオプション: 壁式/ラックマウント 規制による承認 ISO9001 CE,RoHS,FCC 注文情報 モデル 詳細 LNKは1ACT-M 1Ch HD-AHD/CVI/TVI/CVBSビデオ (720P,960P HD-AHD/CVI/TVIカメラ) 2kmマルチモード 単一ファイバー,FC,送信機1台と受信機1台を含む,ペアで使用 LNKは1ACT-M についてR 1Ch HD-AHD/CVI/TVI/CVBSビデオ (720P,960P HD-AHD/CVI/TVIカメラ) + 1-Ch バックワードデータ RS485 (PTZカメラ用) 2kmマルチモード 単一ファイバー,FC,送信機1台と受信機1台を含む,ペアで使用 LNKは1ACT-20 1Ch HD-AHD/CVI/TVI/CVBSビデオ (720P,960P HD-AHD/CVI/TVI カメラ),20km,単調単調ファイバー,FC,1トランスミッターと1受信機を含む,ペアで使用 LNKは1ACT-20R 1Ch HD-AHD/CVI/TVI/CVBSビデオ (720P,960P HD-AHD/CVI/TVI カメラ) + 1-Ch バックワードデータ RS485 (PTZ カメラ用), 20km,シングルモードシングルファイバー,FC,1トランスミッター&1受信機を含む,ペアで使用 LNK-1HACT-20 1Ch HD-AHD/CVI/TVI/CVBSビデオ (1080P HD-AHD/CVI/TVI カメラ),20km,単調単調ファイバー,FC,1トランスミッターと1受信機を含む,ペアで使用 LNK-1HACT-20R 1Ch HD-AHD/CVI/TVI/CVBSビデオ (1080P HD-AHD/CVI/TVI カメラ) + 1-Ch バックワードデータ RS485 (PTZ カメラ用), 20km,シングルモードシングルファイバー,FC,1トランスミッター&1受信機を含む,ペアで使用 LNK-1HACT-40 1Ch HD-AHD/CVI/TVI/CVBSビデオ (1080P HD-AHD/CVI/TVI カメラ)40km単調単線ファイバー,FC,1トランスミッターと1受信機を含む,ペアで使用 LNK-1HACT-40R 1Ch HD-AHD/CVI/TVI/CVBSビデオ (1080P HD-AHD/CVI/TVIカメラ) + 1-Ch バックワードデータ RS485 (PTZカメラ用)40km単調単線ファイバー,FC,1トランスミッターと1受信機を含む,ペアで使用 適用する
