8Ch 3G-SDI + 1Ch 10G イーサネット ファイバー エクステンダー

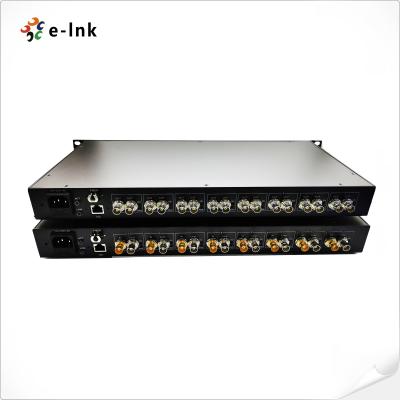

8Ch 3G-SDI + 1Ch 10G Ethernet over Fiber Extender 利点 ► 1本のファイバーで8Ch 3G-SDI/ASIビデオとエンベデッドオーディオ、10G Ethernetを伝送 ► HD-SDI、SD-SDI、DVB-ASIに対応 ► 19.4Mb/sから2.97Gb/sの帯域幅範囲 ► SMPTE 424M (2.97Gb/s) クロックリカバリ ► SMPTE 424M、SMPTE 292M、SMPTE 259M、SMPTE 297Mなど、3G-SDI、HD-SDI、SD-SDI、ASIでそれぞれ動作するデジタルビデオ伝送の一般的な規格をすべてサポート ► 内蔵CWDMシステム、各パス用のSFPモジュール ► 検出されたデータレートに基づいて自動ケーブルイコライゼーションをサポート ► LEDステータスインジケーターが重要なパラメータを監視 概要 E-link LNK-3G8V10GE 3G-SDI & Ethernetファイバーエクステンダーは、シングルモード光ファイバーケーブルを介して1つの3G-SDIチャンネルと10G Ethernet IPチャンネルの伝送を提供します。このSDIおよびIPから光ファイバーへのコンバーターは、リアルタイムで高い光性能と優れたHDビデオ処理を可能にします。IPインターフェースは、すべての最新のハイエンドネットワーキングシステムとのスケーラビリティと互換性を劇的に向上させることができます。 光信号は電磁ノイズの影響を受けないため、LNK-3G8V10GEはシステムの信頼性と安全性を高めます。HD監視システムやライブブロードキャスティングアプリケーションに最適なソリューションです。すべてを考慮すると、LNK-3G8V10GEは従来の同軸CCTVまたは放送システムの限界を完全に新しいレベルに押し上げ、最大20km（オプションで40/60/80km）までの伝送距離を延長できます。 技術インデックス 光ファイバーインターフェース                                                                   ファイバーインターフェース Simplex LC 伝送距離 20Km 波長 1310nm/1550nm ビデオ ビデオインターフェース BNC ビデオ 入力/出力インピーダンス 75Ω ビデオ入力/出力電圧 標準：1Vpp, 最小0.5Vpp、最大1.5Vpp ビデオビットレート 最大3.2Gb/s 微分ゲイン（10％～90% APL) <1% ビデオSDI規格 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) SMPTE425M3Gb/sマッピング(3G-SDI) SMPTE424M 3Gb/sシリアルインターフェース(3G-SDI) ビデオ入力 8 TXのループアウト付きチャンネル Video出力 8 RXのループアウト付きチャンネル イーサネット 規格 IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3an 10GBASE-T IEEE 802.3ae 10Gbps Ethernet IEEE 802.3x 全二重フロー制御 インターフェース 1 x 10G/5G/2.5G/1G/100BASE-T RJ45 動作モード Auto-negotiation by default 電気的 電源入力 100VAC to 220VAC 消費電力 <12W LEDインジケーター PWR 電源 SDI 1~8 3G-SDI信号 ACT RJ45イーサネット信号 LINK Linkステータス 機械的 寸法（LxWxH） 483 x 270 x 45mm (19インチ1U) Weight 8KG/ペア ケーシング 金属ケース 取り付けオプション ラックマウント 環境 動作温度 -20℃～+70℃ 保管温度 -40℃～+80℃ 動作湿度 0~95% MTBF ≥100000時間 注文情報 モデル 説明 LNK-3G8V10GE 8Ch 3G-SDI ファイバーコンバーター with 10Gイーサネット and loop out, SMF, LCファイバーコネクタ20KM、送信機と受信機を含む、ペアで使用 アプリケーション
